WT201DC0

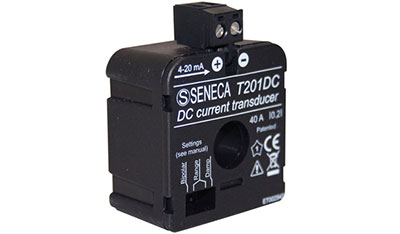

Aufsteck-Stromwandler mit Messumformer WT201DC0
Rundleiterdurchmesser 12,3 mm

DC Stromwandler Normsignal 4 bis 20 mA

DatenblattTechnische Anwendungsberatung
  • Einstellbarer Eingangsbereich von -10 ADC bis 40 ADC
  • Ausgang 4 mA bis 20 mA
  • Versorgung über die Messschleife 5 VDC bis 28 VDC
  • Kleines kompaktes Gehäuse
  • Einfache Inbetriebnahme über DIP-Schalter
  • Hohe Genauigkeit

Der WT201 ist ein Aufsteck Stromwandler für Ströme bis 40 ADC, der sich aus der Stromschleife des Ausgangssignals selbst versorgt. Hierbei wandelt der Signalwandler einfach die erfasste Strommenge in ein Normsignal von 4 bis 20 mA um. Dabei ist das Ausgangssignal linear proportional zum Eingang. Über DIP-Schalter wird das Gerät vollständig eingestellt und ist sofort betriebsbereit.

Eingang:

0 bis 5 A/ 10 A/ 20 A/ 40 A Gleichstrom oder -5 A bis +5 A/ -10 A bis +10 A/ -5 A bis +20 A / -10 A bis +40 A. Die Bereiche sind schrittweise über DIP-Schalter einstellbar. Wechselspannung von 20 Hz bis 1000 Hz und Stromleiter bis Außendurchmesser 12,3 mm.

Ansprechzeit:

< 100 ms

Genauigkeit:

< 0,2 %

Durchlaufzeit:

100 ms (ohne Filter), 600 ms (mit Filter)

Ausgang:

4 mA bis 20 mA, das Ausgangssignal ist linear proportional zum Eingang.

Versorgung:

5 VDC bis 28 VDC aus der Stromschleife

Kurzschlussfestigkeit:

1 KVDC maximal 800 A.
Sicherheitskategorie CATIII

Safety:

EN61010-1:2013-10

EMC:

EN61000-6-2:2006-10
EN61000-4-4:2013-01
EN61000-6-4:2007-11 + A1:2013-01
EN61000-4-5:2015-05
EN61000-4-2:2011-04
EN61000-4-6:2014-09
EN61000-4-3:2007-04 + A1:2009-01 + A2:2011-01
EN61000-4-11:2006-02

Umgebungsbedingungen:

30 bis 90% relative Luftfeuchtigkeit, Betrieb: -20 bis +65°C.

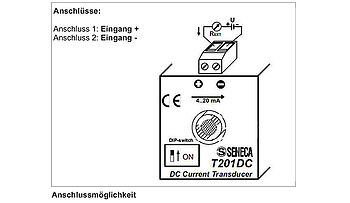

Anschluss:

Über abnehmbare Schraubklemmen

Gehäuse:

robustes Kunststoffgehäuse aus PBT.

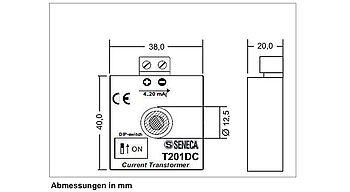

Abmessungen (BxHxT):

38 mm x 40 mm x 26 mm (ohne Schraubklemme)

Schutz:

IP20

Gewicht:

ca. 47 g.

Lieferumfang:

Gerät, Betriebsanleitung.

Hersteller:

Seneca s.r.l.

Signalwandler und Überwachungsmodule

Hier können Sie das Handout Signalwandler herunterladen.

Installationsanleitung
Installationsanleitung WT201DC0
