ETHSW50K

Ethernet Switch, 5 Ports - ETHSW50K

5x 10/100BaseT(X)
unmanaged / Plug and Play

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • 5x 10/100 BaseT(X)
  • Unmanaged / Plug and Play
  • IEEE 802.3, IEEE 802.3u, IEEE 802.3x
  • IEEE 802.3az: EEE (Energy Efficient Ethernet)
  • Broadcast- und Multicast- Flooding Storm Control
  • Redundanter Spannungseingang / Störmelde-Relais Ausgang
  • Betriebstemperatur -20 °C bis +60 °C
  • Schutzart IP30
  • Kompaktes Kunststoffgehäuse

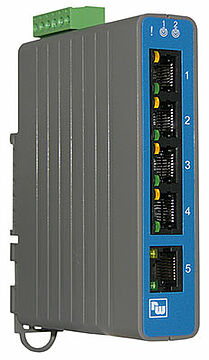

Ethernet Switch, 5 Ports - ETHSW50K

Der ETHSW50K ist ein sehr kompakter, schmaler und robuster Industrial Ethernet Switch mit 5 x 10/100BaseT(X). Unterstützt werden 10BaseT nach IEEE 802.3, 100BaseTX nach IEEE802.3u und Flow Control (Ethernet Datenflusskontrolle) nach IEEE802.3x. Das kompakte, nach Schutzart IP30 zertifizierte Kunststoffgehäuse, wurde für den Einsatz in rauen und anspruchsvollen Industrieumgebungen entwickelt, in denen größere Temperaturunterschiede und physikalische Belastungen nicht unbekannt sind.

Der ETHSW50K ist ein unmanaged und Plug and Play-fähiger Switch mit einer non-blocking/wirespeed Layer-2-Switching Engine. Durch die Ausführung in der Betriebsart Store and Forward ist eine sichere Übertragung gewährleistet. Die zuschaltbare Funktion Flooding Storm Control schützt vor unerwünschter Belegung der verfügbaren Übertragungsrate durch Broad- oder Multicast-Datenframes.

Der Switch verfügt über einen redundanten Spannungseingang und ein Störmelde-Relais für die Signalisierung eines Fehlerfalls. Somit kann bei Ausfall eines Netzteils oder der Spannungsversorgung der störungsfreie Betrieb und eine direkte Fehlererkennung gewährleistet werden. Durch die Implementierung von IEEE 802.3az Energy Efficient Ethernet kann der Energieverbrauch von im Ruhezustand befindlichen Ports deutlich reduziert werden.

Betriebsart:

Store and Forward

Switching engine:

wire-speed / non-blocking

Ethernet Standards:
  • IEEE 802.3 (10BaseT)
  • IEEE 802.3u (100BaseTX)
  • IEEE 802.3az (EEE)
  • IEEE 802.3x (Full Duplex) und
    Back-Pressure (Half Duplex)
RJ45 - Ports:

5x 10/100BaseT(X)

RJ45 - Speed:

Auto-Negotiation (10/100 Mbit/s)

RJ45 - Duplex:

Half- oder Full-Duplex

RJ45 - Anschluss:

MDI/MDIX Auto-Crossover /
TD/RD Auto-Polarity

Störmeldekontakt:

Störmelde-Relais für Erfassung Spannungsversorgung

DIP-Schalter:

1x Flooding Storm Control
1x Power Alarm (Störmeldekontakt)

MAC table size:

1K

Anzeige:

1x Alarm:
! - Ausfall Spannungsversorgung
2x Power Status:
1, 2 - Status Spannungsversorgung
5x Ethernet port status: Link & Speed

Spannungsversorgung:

Redundanter Eingangsklemmleistenstecker mit Rückleistungsschutz

Spannungsbereich:

12 bis 58 VDC

Leistungsaufnahme:

30 mA bei 48V, 25°C, Voll-Last

Betriebstemperatur:

-20°C bis +60°C

Lagertemperatur:

-40°C bis +85°C

Luftfeuchtigkeit:

5 % bis 95 % rF (nicht kondensierend)

FCC/EMI:

FCC Part 15
CISPR 22 (EN55022), Class A

Vibration:

IEC60068-2-6

Schock:

IEC60068-2-27

Freier Fall:

IEC60068-2-32

CE (EMS):

IEC61000-4-2
IEC61000-4-3
IEC61000-4-4
IEC61000-4-5
IEC61000-4-6
(Level 3)

RoHS und WEEE:

konform

Schutzart:

IP30

Ausführung:

robustes Kunststoffgehäuse

Abmessungen (BxHxT):

25 mm x 113 mm x 97,38 mm
(mit DIN-Hutschienenhalter)

Gewicht:

135 Gramm

Montage:

DIN-Hutschiene

Lieferumfang:

Gerät, Klemmleistenstecker, Betriebs- und Installationsanleitung

Hersteller:

Wachendorff Prozesstechnik GmbH & Co. KG, Deutschland
