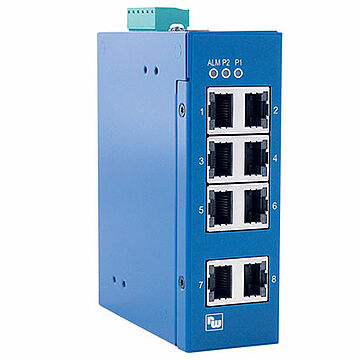

Ethernet Switch, 8 Ports - ETHSW801
8x 10/100BaseT(X)
unmanaged / Plug and Play
- 8x 10/100 BaseT(X)
- Unmanaged / Plug and Play
- IEEE 802.3, IEEE 802.3u, IEEE 802.3x
- IEEE 802.3az: EEE (Energy Efficient Ethernet)
- Broadcast- und Multicast- Flooding Storm Control
- Redundanter Spannungseingang / Störmelde-Relais Ausgang
- Betriebstemperatur -40 °C bis +75 °C
- Schutzart IP30

Der ETHSW801 ist ein sehr kompakter und robuster Industrial Ethernet Switch mit 8 x 10/100BaseT(X). Unterstützt werden 10BaseT nach IEEE 802.3, 100BaseTX nach IEEE802.3u und Flow Control (Ethernet Datenflusskontrolle) nach IEEE802.3x. Das kompakte, nach Schutzart IP30 zertifizierte Gehäuse, wurde für den Einsatz in rauen und anspruchsvollen Industrieumgebungen entwickelt, in denen größere Temperaturunterschiede und physikalische Belastungen nicht unbekannt sind.
Der ETHSW801 ist ein unmanaged und Plug and Play-fähiger Switch mit einer non-blocking/wirespeed Layer-2-Switching Engine. Durch die Ausführung in der Betriebsart Store and Forward ist eine sichere Übertragung gewährleistet. Die zuschaltbare Funktion Flooding Storm Control schützt vor unerwünschter Belegung der verfügbaren Übertragungsrate durch Broad- oder Multicast-Datenframes.
Der Switch verfügt über einen redundanten Spannungseingang und ein Störmelde-Relais für die Signalisierung eines Fehlerfalls. Somit kann bei Ausfall eines Netzteils oder der Spannungsversorgung der störungsfreie Betrieb und eine direkte Fehlererkennung gewährleistet werden. Durch die Implementierung von IEEE 802.3az Energy Efficient Ethernet kann der Energieverbrauch von im Ruhezustand befindlichen Ports deutlich reduziert werden.
Store and Forward
wire-speed / non-blocking
- IEEE 802.3 (10BaseT)
- IEEE 802.3u (100BaseTX)
- IEEE 802.3az (EEE)
- IEEE 802.3x (Full Duplex) und
Back-Pressure (Half Duplex)
8x 10/100BaseT(X)
Auto-Negotiation (10/100 Mbit/s)
Half- oder Full-Duplex
MDI/MDIX Auto-Crossover /
TD/RD Auto-Polarity
Störmelde-Relais für Erfassung Spannungsversorgung
1x Flooding Storm Control
1x Power Alarm (Störmeldekontakt)
1K
1x Alarm:
ALM - Ausfall Spannungsversorgung
2x Power Status:
P1, P2 - Status Spannungsversorgung
8x Ethernet port status: Link & Speed
Redundanter Eingangsklemmleistenstecker mit Verpolungsschutz
12 bis 58 VDC
30 mA bei 48V, 25°C, Voll-Last
-40°C bis +75°C (Kaltstart bei -40°C)
-40°C bis +85°C
5 % bis 95 % rF (nicht kondensierend)
FCC Part 15
CISPR 22 (EN55022), Class A
IEC60068-2-6
IEC60068-2-27
IEC60068-2-32
IEC61000-4-2
IEC61000-4-3
IEC61000-4-4
IEC61000-4-5
IEC61000-4-6
(Level 3)
UL Listed E478628
konform
IP30
robustes Metallgehäuse
39 mm x 117,8 mm x 96,9 mm
(ohne DIN-Hutschienenhalter)
439 Gramm
DIN-Hutschiene oder Wandmontage
Gerät, Klemmleistenstecker, DIN-Hutschienenhalter, Wandmontagehalter, M4-Schrauben, Betriebs- und Installationsanleitung
Wachendorff Prozesstechnik GmbH & Co. KG, Deutschland
