WK107A

Repeater WK107A

für die Kommunikation mit serieller Schnittstelle.
WK107A arbeitet als Repeater für RS485 mit galvanischer Trennung.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • NEU: 6 mm Gehäuse
  • WK107A arbeitet als Repeater
  • Versorgung über Eingangsklemmen oder K-Busschiene
  • Betriebsspannung 19,2 bis 30 VDC
  • Einfache Inbetriebnahme über DIP-Schalter
  • Galvanische 3-Wege-Trennung
Signalwandler WK107A

Der WK107A arbeitet als Repeater für RS485 mit galvanischer Trennung. WK107B ist ein Schnittstellenwandler von RS232 auf RS485. Das Gerät ist für den RS485 Halb-Duplex Betrieb ausgelegt. Über die DIP-Schalter wird das Gerät vollständig eingestellt und ist sofort betriebsbereit. Zur Montage wird der WK107A einfach auf eine Hut-Schiene geschnappt.

Eingang / Ausgang K107A:

RS485 <> RS485 Halb-Duplex

Versorgung:

19,2 bis 30 VDC, max. 21 mA bei 24 VDC.
Die Spannungsversorgung erfolgt entweder direkt über die Klemmen oder bei mehreren Geräten über eine rückwärtige Bus-Schiene, den WK-Bus.

Geschwindigkeit:

1200...115200 bps über DIP-Schalter konfigurierbar

Schutz:

Sicherheit nach EN61010-1

Umgebungsbedingungen:

Betrieb: -20°C...+65°C, max. 90% rel. Luftfeuchtigkeit.
Lager: -40°C...+85°C

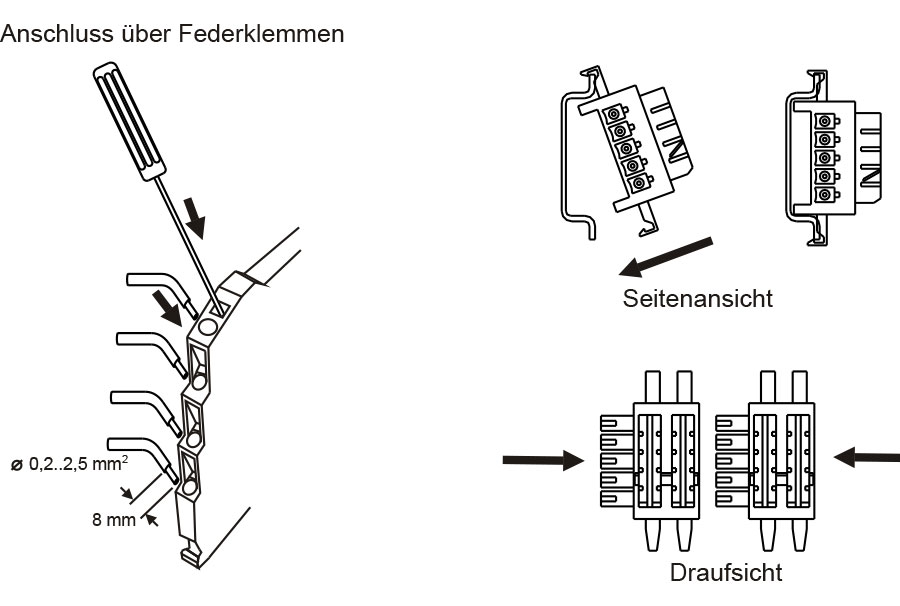

Anschluss:

Einsteckklemmen

Gehäuse:

Stabiles Kunststoffgehäuse

Abmessungen:

B 6,2mm x H 102,55mm x T 93,1mm

Gewicht:

46g

Lieferumfang:

Gerät, Betriebsanleitung

Datenblatt
Datenblatt WK107A/B

info Signalwandler-Broschuere
Signalwandler und Überwachungsmodule

Hier können Sie das Handout Signalwandler herunterladen.

awb WP0806
Lebensmittel

Qualitätskontrolle und Rückverfolgbarkeit

man wk107a wk107b
WK107A und WK 107B

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Für technischen Support
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Artikelnr.ArtikelPreis/StkAnzahl
WK107A00

Repeater für RS485

110,00 €0,00 €
Zubehör
WKBUS000

Versorgungsklemme für 2 Module

13,00 €0,00 €

Preise zzgl. 16% MwSt., zzgl. Versandkosten
