HD67935-B2

Gateway Modbus TCP Client / MQTT Client HD67935-B2

Schnittstellen:
HD67935-B2: 1x Ethernet-Port


DatenblattTechnische Anwendungsberatung
  • Definieren Sie die MQTT Parameter
  • Definieren Sie die Modbus TCP Parameter
  • Definieren Sie welche Modbus TCP Variablen an dem MQTT Server gesendet werden
  • Definieren Sie welche Modbus TCP Variablen vom MQTT Server geschrieben werden
Gateways B2 Gehäuse schmal

Das konfigurierbare Gateway HD67935-B2 ermöglicht die Kommunikation zwischen Modbus-TCP-Server-Geräten und einem MQTT-Broker(Server). Die Kommunikation erfolgt bidirektional, so dass es möglich ist, die Daten von denn Modbus-TCP-Server-Geräten zu lesen und zu Modbus-TCP-Server-Geräten zu schreiben. Das Gateway kann die von Modbus-TCP gelesenen Daten zu konfigurierbaren Themen an den MQTT-Broker(Server) senden(Publish) und konfigurierbare Themen empfangen(Subscribe), um diese Daten in Modbus-TCP zu schreiben. Auf der MQTT Seite ist es möglich, TLS / SSL-Verschlüsselung zu verwenden, um eine sichere Verbindung zum MQTT-Broker zu haben. Die Übertragung der Konfiguration, die Sie zuvor mit der kostenlosen Konfiguartionssoftware SW97935 erstellt haben, ist sehr einfach und schnell über den Ethernet-Port geschehen. Die Hutschienenmontage und die Schraubklemmen garantieren eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

Schnittstellen:

HD67935-B2:
1x Ethernet-Port (RJ45)

Verschlüsselung:

TLS / SSL-Verschlüsselung

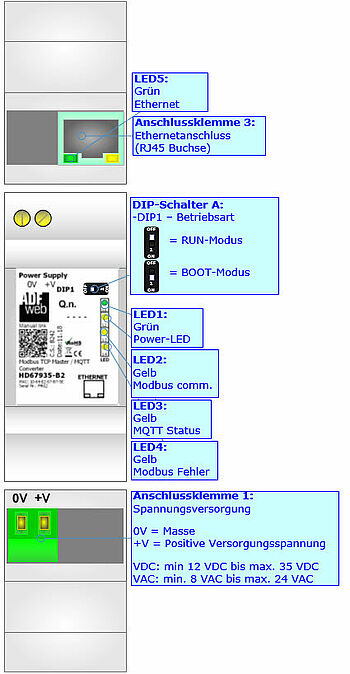

LED:

5x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 VDC bis 35 VDC oder 8 VAC bis 24 VAC

Leistungsaufnahme:

HD67935-B2: 3,5Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67935 zur
Parametrierung des Gerätes

Betriebstemperatur:

-40 °C bis + 85 °C

Luftfeuchtigkeit:

10 % bis 80 %, nicht kondensierend

Gehäuse:

PVC

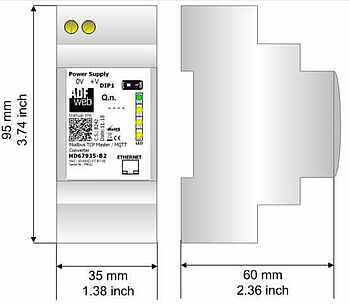

Abmessungen (BxHxT):

35 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67935-B2 können Modbus-seitig nur Slaves angeschlossen werden und auf der MQTT Seite ist das Gateway ein MQTT Client.

Zolltarifnummer:

8517 62 00

Hersteller:

ADFweb.com S.r.l.

Flyer Gateways / Bussysteme und Daten zusammenführen

Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen

HD67935 Installationsanleitung
Installationsanleitung HD67935-B2

Bedienungsanleitung HD67935-B2
HD67935-B2 Bedienungsanleitung

sw-HD67514
SW67935

Kostenlose Konfigurationssoftware SW67935 zur
Parametrierung des Gerätes.

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

Technical Note 2201 Gateway Inbetriebnahme

Technical Note 2102 Compositor-Projektierung

kopieren / sichern / versenden

FAQ
FREQUENTLY ASKED QUESTIONS
Netzgerät Hutschienen-Netzgerät AMR4-24
AMR4-24

Hutschienen-Netzgerät AMR4-24

Einphasiger Eingang: 90 VAC bis 264 VAC
Ausgang: 24 VDC (2,5 A)
Betriebstemperatur: -40 °C bis +71 °C
Überlast- und Überspannungsschutz
