HD67933-X-B2

Gateway Modbus RTU Master / MQTT Client

Schnittstellen:
HD67933-2-B2: 1x Ethernet-Port, 1x RS232
HD67933-4-B2: 1x Ethernet-Port, 1x RS485

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Definieren Sie die MQTT Parameter
  • Definieren Sie die Modbus RTU Parameter
  • Definieren Sie welche Modbus Variablen an dem MQTT Server
    gesendet werden
  • Definieren Sie welche Modbus Variablen vom MQTT Server
    geschrieben werden

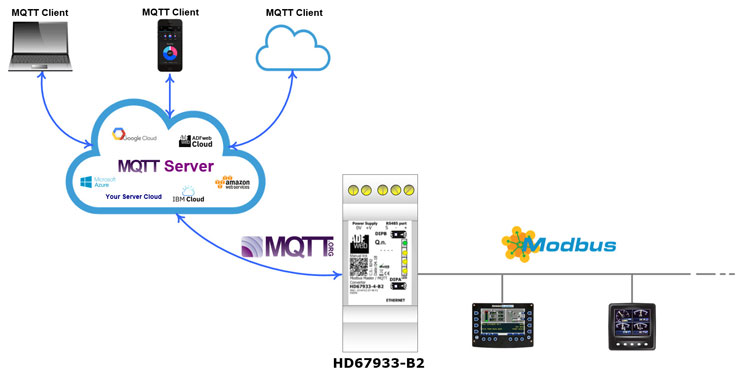

Das konfigurierbare Gateway HD67933-B2 ermöglicht die Kommunikation zwischen Modbus-RTU-Slave-Geräten und einem MQTT-Broker(Server). Die Kommunikation erfolgt bidirektional, so dass es möglich ist, die Daten von denn Modbus-RTU-Slave-Geräten zu lesen und zu Mobus-RTU-Slave-Geräten zu schreiben. Das Gateway kann die von Modbus-RTU gelesenen Daten zu konfigurierbaren Themen an MQTT-Broker(Server) senden(Publish) und konfigurierbare Themen empfangen(Subscribe), um diese Daten in den Modbus-RTU zu schreiben. Auf der MQTT Seite ist es möglich, TLS / SSL-Verschlüsselung zu verwenden, um eine sichere Verbindung zum MQTT-Broker zu haben. Die Übertragung der Konfiguration, die Sie zuvor mit der kostenlosen Konfiguartionssoftware SW97933 erstellt haben, ist sehr einfach und schnell über den Ethernet-Port geschehen. Die Hutschienenmontage und die Schraubklemmen garantieren eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Geräte

Schnittstellen:

HD67933-2-B2:

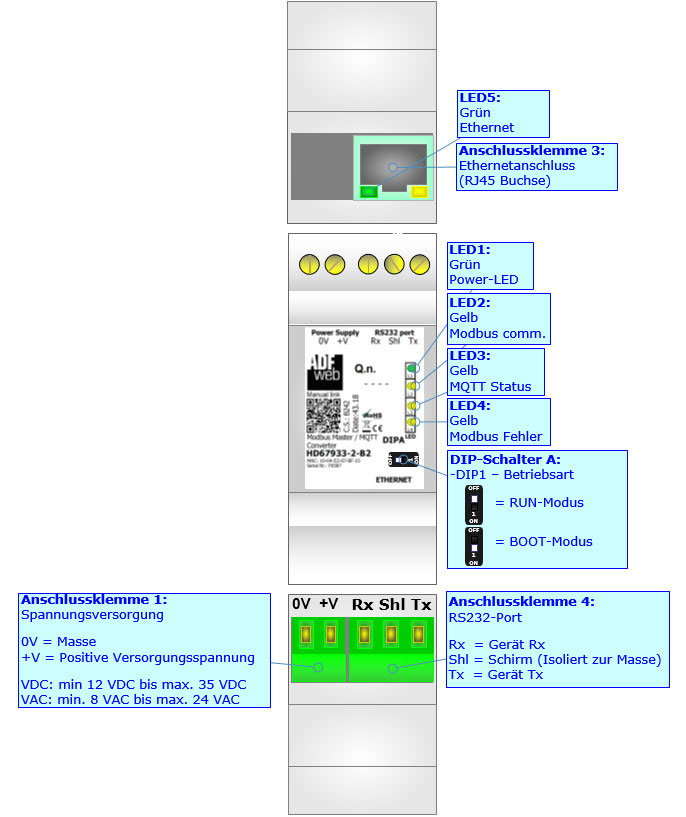

1x Ethernet-Port (RJ45), 1x RS232 (3-polige Schraubklemme)
HD67933-4-B2:

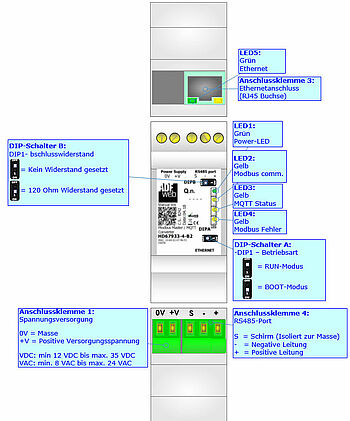

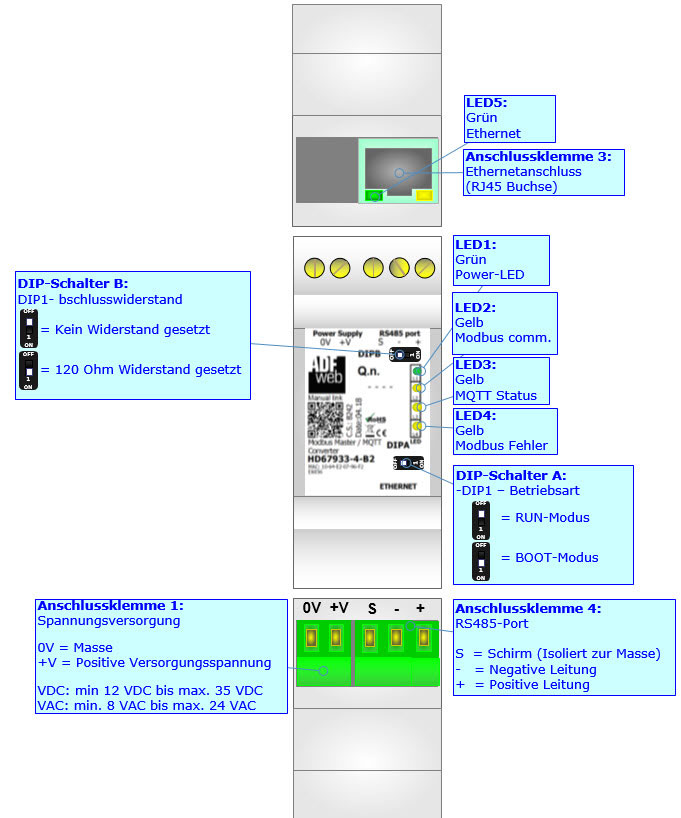

1x Ethernet-Port (RJ45), 1x RS485 (3-polige Schraubklemme)

Verschlüsselung:

TLS / SSL-Verschlüsselung

LED:

5x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 VDC bis 35 VDC oder 8 VAC bis 24 VAC

Leistungsaufnahme:

HD67933-X-B2: 3,5Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67933 zur
Parametrierung des Gerätes

Betriebstemperatur:

-40 °C bis + 85 °C

Luftfeuchtigkeit:

10 % bis 80 %, nicht kondensierend

Gehäuse:

PVC

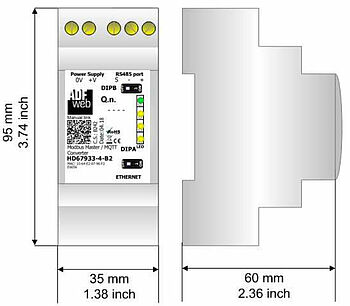

Abmessungen (BxHxT):

35 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67933-B2 können Modbus-seitig nur Slaves angeschlossen werden und auf der MQTT Seite ist das Gateway ein MQTT Client.

info flyer gateways
Flyer Gateways / Bussysteme und Daten zusammenführen

Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen

HD67933 Installationsanleitung
Installationsanleitung HD67933-X-B2

sw-HD67514
SW67933

Kostenlose Konfigurationssoftware SW67933 zur
Parametrierung des Gerätes.

Netzgerät Hutschienen-Netzgerät AMR4-24
AMR4-24

Hutschienen-Netzgerät AMR4-24

Einphasiger Eingang: 90 VAC bis 264 VAC
Ausgang: 24 VDC (2,5 A)
Betriebstemperatur: -40 °C bis +71 °C
Überlast- und Überspannungsschutz

Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Artikelnr.ArtikelPreis/StkAnzahl
HD67933-2-B2

Modbus TCP Master (via RS232) / MQTT Client

auf Anfrage
HD67933-4-B2

Modbus RTU Master (via RS485) / MQTT Client

auf Anfrage
Zubehör
AMR4-24

Hutschienen-Netzgerät für Gebäudeautomatisierung, 90 bis 264 VAC, 24 VDC, 2,5 A

31,00 €0,00 €
KABETH10

Patch-Kabel, RJ45 UTP CCA, CAT5e weiß, 0,3 m

2,50 €0,00 €
KABETH11

Patch-Kabel, RJ45 UTP CCA, CAT5e weiß, 1 m

3,40 €0,00 €
KABETH12

Patch-Kabel, RJ45 UTP CCA, CAT5e weiß, 2 m

4,50 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
