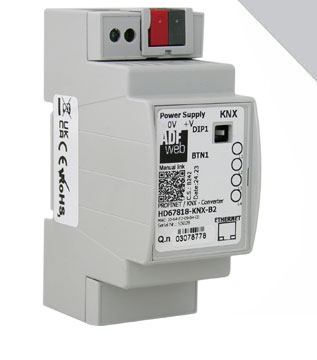

HD67818-KNX-B2

Gateway Profinet Slave / KNX
HD67818-KNX-B2

Schnittstellen:
1x Ethernet-Port, 1x KNX

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Profinet Datenblockgröße maximal 1.440 Bytes
  • Datenaustausch zwischen Profinet und KNX
  • Hoher Temperaturbereich von -40 °C bis +85 °C
  • Galvanische 3-Wege-Trennung zwischen Profinet / KNX und Versorgung
  • Übertragung der Projektierung über Ethernet
Gateway Profinet Slave KNX HD67818-KNX-B2

Weitere Informationen zu diesem Gateway erhalten Sie auf Anfrage. Bitte wenden Sie sich an die unten angegebenen Ansprechpartner.

Schnittstellen:

1x Ethernet-Port (RJ45 Buchse)
1x KNX (KNX-Busanschlußklemme, 2-polig)

Profinet Datenblockgröße:

Eingangsblock maximal 1.440 Bytes
Ausgangsblock maximal 1.440 Bytes

KNX Objekte

Bis zu 512 KNX-Objekte lesen und schreiben

LED:

6x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 VDC bis 35 VDC oder
8 VAC bis 24 VAC

Leistungsaufnahme:

HD67818-KNX-B2: 3,5 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67818 zur
Parametrierung des Gerätes.

Profinet XML-Datei:

Die benötigte Profinet XML-Datei erzeugen Sie mit der
kostenlosen Konfigurationssoftware SW67818.

Betriebstemperatur:

-40 °C bis +85 °C

Luftfeuchtigkeit:

10 % bis 80 %, nicht kondensierend

Gehäuse:

PVC

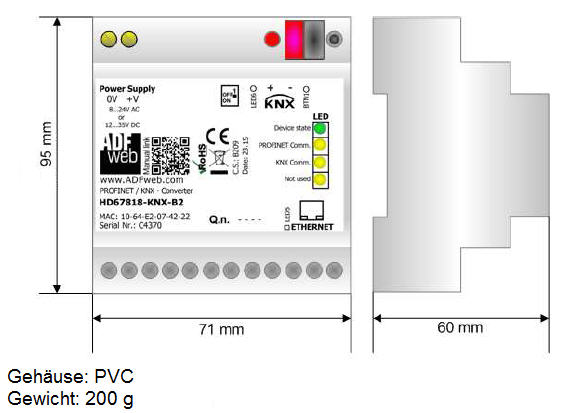

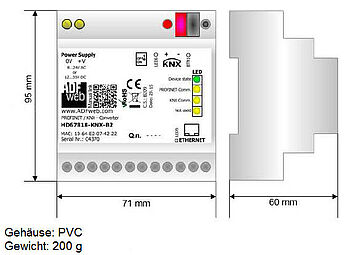

Abmessungen (BxHxT):

71 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Applikationsdatei:

Die Projektierung der KNX Gateways erfolgt nicht über eine Applikationsdatei, welche in die ETS eingebunden wird, sondern über die kostenfreie Konfigurationssoftware des Gateways.

Das Gateway kann in eine bestehende KNX Installation eingebunden werden und auf gewünschte Physikalische- sowie Gruppenadressen zugreifen, ohne das bestehende ETS Projekt erneut anfassen oder sogar verändern zu müssen. Lediglich wenn Gruppenadressen erweitert oder hinzugefügt werden sollen/müssen, muss das ETS-Projekt geändert/angepasst werden.
Glossar

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67818 können Sie Profinet-seitig Master anschließen.
