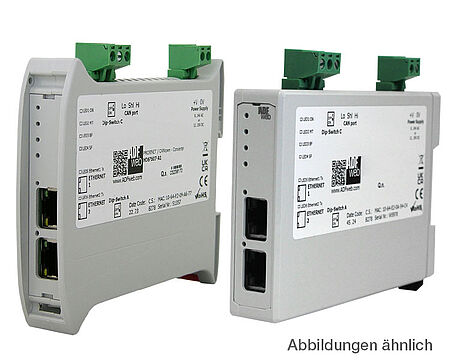

HD67001-HD67002

Gateway CANopen / Modbus RTU
HD67001 / HD67002

Schnittstellen:
1x CAN 2.0, 1x RS485, 1x RS232

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Konfigurierbares Gateway für professionelle Anwendungen
  • Schnittstelle zwischen CANopen und ModBus RTU
  • galvanische Trennung
  • automatische Protokollkonvertierung
  • kostenloser Treiber ModBus RTU inklusive
Gateway CANopen / Modbus RTU

Das konfigurierbare Master/Slave CANopen - Gateway ermöglicht die Kommunikation zwischen CANopen und ModBus RTU-Leitungen. Es ist mit der zugehörigen PC-Software konfigurierbar. Die interne Datenverarbeitung geschieht mittels 16Bit Mikroprozessor. Das Einstellen verschiedener Übertragungsraten ist grundsätzlich möglich, wobei die maximale Übertragungsrate bei 1Mb liegt. Es können im gleichen Netz mehrere Geräte eingefügt werden. Die Montage erfolgt einfach und zuverlässig auf DIN-Hutschienen.

Schnittstellen:

1x CAN 2.0 (abnehmbare Schraubklemme, 3-polig)
1x RS485 (abnehmbare Schraubklemme, 3-polig)
1x RS232 (Sub-D Stecker, 9-polig)

Max. Entfernung:

CANopen: 1 Mbps für 25 m, 10 Kbps für 5.000 m
Modbus: 115 kbps für 1.200 m

Datenrate:

CANopen: 10 kbps bis 1 Mbps
Modbus: Bis zu 115 kbps

Galv. Trennung:

>2.000 VDC

DIP-Schalter:

Einstellung unterschiedlicher Baudraten

LED:

3x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 bis 24 VDC, 4 Watt
12 bis 18 VAC, 4 VA, 50/60 Hz

Leistungsaufnahme:

4 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67001 und SW67002 zur
Parametrierung des Gerätes.

Unterstütze Funktionscodes:

HD67001: 01, 02, 03, 04, 05, 06, 15
HD67002: 03, 04, 06, 16

Betriebstemperatur:

-40°C bis +85°C

Luftfeuchtigkeit:

10% bis 80%, nicht kondensierend

Gehäuse:

PVC

Abmessungen (BxHxT):

23 mm x 101 mm x 120 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67001 können Modbus-RTU-seitig Slaves angeschlossen werden.

An das HD67002 können Modbus-RTU-seitig Master angeschlossen werden.
