HD67051-B2-XX

Gateway M-Bus Master / CANopen
HD67051-B2-XX

Schnittstellen:
1x CANopen, 1x M-Bus, 1x RS232

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Konfigurierbares Gateway für freie Variablenverwaltung
  • Hoher Temperaturbereich von -40 °C bis +70 °C
  • Bis zu 80 M-Bus Teilnehmer anschliessbar
  • Galvanische Trennung
Gateways und Protkollwandler M-Bus Master nach CANopen HD67051M, HD67051-B2

Das konfigurierbare Gateway HD67051-B2 ermöglicht die Kommunikation zwischen bis zu 80 M-Bus Teilnehmern und einem CANopen Netzwerk. Sie können hiermit die M-Bus Daten sehr einfach in ein übergeordnetes System direkt einbinden.
Es ist mit der zugehörigen PC-Software über die RS232-Schnittstelle konfigurierbar.
Sie ordnen dabei den M-Bus Variablen SDO oder PDO Nachrichten aus dem CANopen Netzwerk zu. Das Gateway kann dabei PDO Nachrichten beiWertänderung oder zyklisch versenden.
Die Montage erfolgt einfach und zuverlässig auf eine DINHutschiene.

Schnittstellen:

1x RS232 (Sub-D Stecker, 9-polig)
1x M-Bus (Schraubklemme, 2-polig)
1x CANopen (Schraubklemme, 3-polig)

Datenrate M-Bus:

Max. 38.400 bps

Datenrate CANopen:

Max. 1 Mbps

Galv. Trennung:

> 2.000 VDC

LED:

4x Signalanzeige für Versorgung und Kommunikation

Versorgung:

18 VDC bis 35 VDC oder
15 VAC bis 21 VAC

Leistungsaufnahme:

HD67051-B2-20: 4 Watt / VA
HD67051-B2-40: 5 Watt / VA
HD67051-B2-80: 8 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67051 zur
Parametrierung des Gerätes.

M-Bus-Scanfunktion:

Die integrierte M-Bus-Scanfunktion steht Ihnen ab der Hardwareversion (C.S.: B244) und Softwareversion (Ver. 1.002) zur Verfügung.

Betriebstemperatur:

-40 °C bis +70 °C

Luftfeuchtigkeit:

10 % bis 80 %, nicht kondensierend

Gehäuse:

PVC

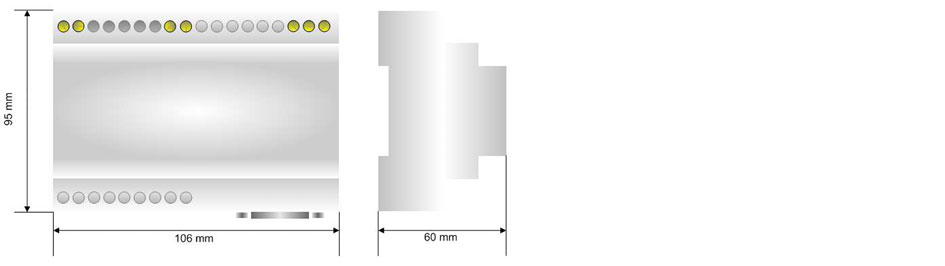

Abmessungen (BxHxT):

106 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf DIN-Hutschiene

Hinweis zur M-Bus Kompatibilität:

Unsere M-Bus Gateways wurden mit zahlreichen Fremdherstellern von M-Bus-Zählern getestet. Zu finden im Download unter:
M-Bus Kompatibilitätsliste

Sollten Sie Ihr Gerät nicht in dieser Liste finden, können Sie uns zwecks Klärung gerne jederzeit anrufen unter 06722-9965-966.

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67051-B2 können M-Bus-seitig Slaves angeschlossen werden.

Datenblatt
Datenblatt HD67051-B2

info flyer gateways
Flyer Gateways / Bussysteme und Daten zusammenführen

Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen

info-ADF-M-Bus-Kompatibilitaet
M-Bus Kompatibilitätsliste Gateways

Hersteller- und Typenliste der Geräte, die mit den Gateways der Fa. ADFweb getestet wurden.

info-ADF-M-Bus-Kompatibilitaet
M-Bus Kompatibilitätsliste Gateways (engl.)

Hersteller- und Typenliste der Geräte, die mit den Gateways der Fa. ADFweb getestet wurden.

awb WP1104
Elektro-Mobilität

Kostenreduktion dank Gateways

awb WP0903
Aufzugstechnik

Störsichere Kommunikation mit Gateways und Repeatern

man hd67051m
HD67051M - M-Bus nach CANopen

sw HD67051M
SW67051M

Kostenlose Konfigurationssoftware SW67051 zur
Parametrierung des Gerätes.

tn gw 0101
Technical Note 0101 Gateway

MBus Zähler von "Landis + Gyr" auslesen

tn gw 0102
Technical Note 0102 Gateway

MBus Zähler von "Kamstrup" auslesen

tn gw 0103
Technical Note 0103 Gateway

MBus Zähler von "ABB" auslesen

tn gw 0301
Technical Note 0104 M-Bus

Grundlagen M-Bus

Netzgerät Hutschienen-Netzgerät AMR4-24
AMR4-24

Hutschienen-Netzgerät AMR4-24

Einphasiger Eingang: 90 VAC bis 264 VAC
Ausgang: 24 VDC (2,5 A)
Betriebstemperatur: -40 °C bis +71 °C
Überlast- und Überspannungsschutz

Gateways und Protokollwandler M-Bus Scanner Auslesemodul HD67031-B2-XX
HD67031-B2-XX

M-Bus Scanner / Auslesemodul
HD67031-B2-XX

Schnittstellen:
1x Ethernet-Port, 1x M-Bus Master, 1x M-Bus Slave

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
HD67051-B2-20

Gateway M-Bus auf CANopen
- für bis zu 20 M-Bus Slaves

349,00 €0,00 €
HD67051-B2-40

Gateway M-Bus auf CANopen
- für bis zu 40 M-Bus Slaves

399,00 €0,00 €
HD67051-B2-80

Gateway M-Bus auf CANopen
- für bis zu 80 M-Bus Slaves

555,00 €0,00 €
Zubehör
AMR4-24

Hutschienen-Netzgerät für Gebäudeautomatisierung, 90 bis 264 VAC, 24 VDC, 2,5 A

31,00 €0,00 €
HD67031-B2-20

M-Bus Scanner / Auslesemodul
- für bis zu 20 M-Bus-Slaves

308,00 €0,00 €
HD67031-B2-40

M-Bus Scanner / Auslesemodul
- für bis zu 40 M-Bus-Slaves

359,00 €0,00 €
HD67031-B2-80

M-Bus Scanner / Auslesemodul
- für bis zu 80 M-Bus-Slaves

411,00 €0,00 €
AC34107

Nullmodemkabel, Buchse/Buchse, 3 m lang

9,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
