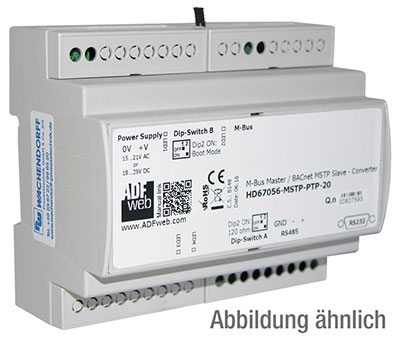

HD67056-MS/TP-PTP-XXX

Gateway BACnet MS/TP Slave / M-Bus Master
HD67056-MS/TP-PTP-XXX

Schnittstellen:
1x RS485, 1x RS232, 1x M-Bus

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Bis zu 1.500 BACnet-Objekte
  • Hoher Temperaturbereich von -40 °C bis +85 °C
  • Bis zu 250 M-Bus-Teilnehmer anschließbar
  • Galvanische Trennung zwischen Seriell und M-Bus
  • Übertragung der Projektierung über Ethernet
Gateways und Protokollwandler Gateway BACnet MS-TP Slave M-Bus Master HD67056-MS-TP-PTP-XXX

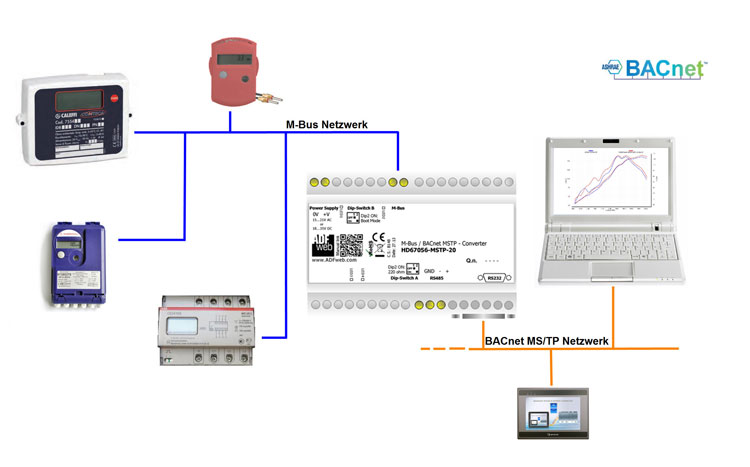

Das konfigurierbare Gateway HD67056-MS/TP-XXX ermöglicht die Kommunikation zwischen M-Bus-Teilnehmern (bis zu 250 M-Bus- Slaves) und einem BACnet MS/TP Master. Sie können hiermit die Datenpunkte von allen angeschlossenen M-Bus Slaves einem BACnet MS/TP-Master zur Verfügung stellen. Die Übertragung der Konfiguration des Gateways per Software über den RS232-Port ist sehr einfach und schnell geschehen. Die Variablen des M-Bus werden als BACnet-Objekte bereitgestellt. Die Hutschienenmontage und die Schraubklemmen gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

Schnittstellen:

1x RS485 (Schraubklemme, 3-polig)
1x RS232 (Sub-D Stecker, 9-polig)
1x M-Bus (Schraubklemme, 2-polig)

BACnet Objekte:

Bis zu 1.500 BACnet-Objekte lesen und schreiben

Datenrate M-Bus:

300 bps bis 38.400 bps

LED:

4x Signalanzeige für Versorgung und Kommunikation

Versorgung:

18 VDC bis 35 VDC oder
15 VAC bis 21 VAC

Leistungsaufnahme:

HD67056-MS/TP-PTP-20: 3,5 Watt / VA (ohne Last), 4 Watt / VA (mit Last)

HD67056-MS/TP-PTP-40: 3,5 Watt / VA (ohne Last), 5 Watt / VA (mit Last)

HD67056-MS/TP-PTP-80: 3,5 Watt / VA (ohne Last), 8 Watt / VA (mit Last)

HD67056-MS/TP-PTP-160: 3,5 Watt / VA (ohne Last), 14 Watt / VA (mit Last)

HD67056-MS/TP-PTP-250: 3,5 Watt / VA (ohne Last), 30 Watt / VA (mit Last)

Software:

Kostenlose Konfigurationssoftware SW67056 zur
Parametrierung des Gerätes.

BBMD-Funktionalität:

Dieses Gateway unterstützt keine BBMD-Funktionalität.

Betriebstemperatur:

-40 °C bis +85 °C

Luftfeuchtigkeit:

10 % bis 80 %, nicht kondensierend

Gehäuse:

PVC

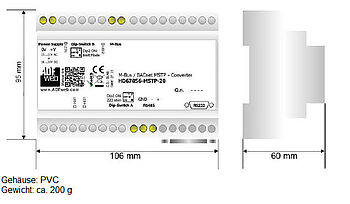

Abmessungen (BxHxT):

106 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis zur M-Bus Kompatibilität:

Unsere M-Bus Gateways wurden mit zahlreichen Fremdherstellern von M-Bus-Zählern getestet. Zu finden im Download unter:
M-Bus Kompatibilitätsliste

Sollten Sie Ihr Gerät nicht in dieser Liste finden, können Sie uns zwecks Klärung gerne jederzeit anrufen unter 06722-9965-966.

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67056 können Sie BAC-net-seitig Master anschließen und M-Bus-seitig Slave anschließen.
