PAX2D

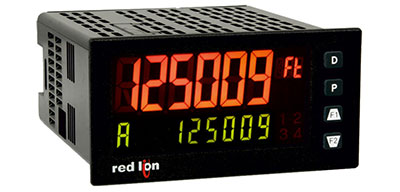

Industrie-Zähler/Tachometer PAX2D

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Universal AC- und DC-Netzteil
  • 2-facher Zähler/Tachometer mit mathematischer Funktion
  • Eingang für NPN-, PNP-, TTL- und Kontaktsensoren
  • 10-Schritte Linearisierung für Tachometeranzeige
  • 2-zeilige hintergrundbeleuchtete LCD Anzeige
  • Frontseite Schutzart IP65
  • einfach programmierbar über Fronttasten
  • Minimal- und Maximalwertspeicher, Summenfunktion
  • Anzeige einer physikalischen Maßeinheit möglich

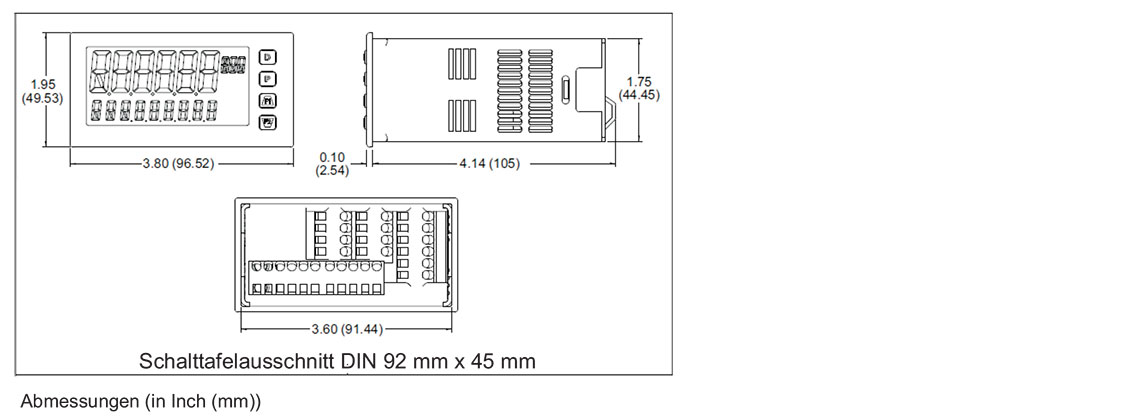

Industrie-Zähler/Tachometer PAX2D

Auf der Basis der bisherigen PAX-Serie, die sich besonders durch ihre Robustheit, Langlebigkeit und Flexibilität auszeichnet, wurde der neue Zähler/Tachometer PAX2D entwickelt.
Die 2-zeilige dreifarbig hinterleuchtete LCD-Anzeige zeigt im oberen Bereich z.B. den Zählwert an, und besitzt im unteren Bereich die Möglichkeit zur Anzeige z.B. einer Drehzahl. Durch die flexible Farbwahl in der oberen Anzeige kann sich auch bei Alarmzuständen die Farbe ändern. Die Auswahl einer physikalischen Einheit ist ebenso möglich.
Neben dem Impulseingang für alle gängigen Sensoren sorgen die Sensorversorgung und die universelleAC/DC-Spannungsversorgung dafür, dass der PAX2D in fast allen Applikationen eingesetzt werden kann. Unterstützt wird dies durch die Erweiterung mit optionalen Steckkarten (serielle Schnittstelle bis hin zu Profibus DP, Analogausgang, Alarmwerte). Funktionen wie Minimal- und Maximalwertspeicher, Integration über die Zeit und Tarierung sind ebenso selbstverständlich wie die Programmiersperre und Festlegung von Zugriffsrechten.
Die hohe Eingangsfrequenz von bis zu 50 kHz beim Tachometer, gepaart mit der integrierten USB-Schnittstelle zur Programmierung macht den PAX2D zu einer der modernstenAnzeigen auf dem Markt.

Anzeige:

hintergrundbeleuchtete dimmbare LCD-Anzeige
Obere Zeile: 6-stellig, dreifarbig (rot, grün, orange) mit 18 mm Ziffern
Untere Zeile: 9-stellig, grün mit 8,9 mm Ziffern

Physikalische Einheit:

Eine physikalische 3-stellige (rot, grün oder orange) Einheit kann einfach aus einer Liste heraus programmiert werden.

Indikatoren:

Vier rot hinterleuchtete Indikatoren für Schaltausgänge.

Tastatur:

4 Tasten, wobei 2 Tasten frei programmierbare Funktionstasten
sind.

Zähleranzeigen:

6-stellig (obere Zeile) oder 9-stellig (untere Zeile)
Obere Zeile: -199.999 bis 999.999
Untere Zeile: -199.999.999 bis 999.999.999

Tachometeranzeigen:

6-stellig (obere oder untere Zeile)
TachometerAoderTachometer B: 0 bis 999.999
TachometerCoder Maximalwerte: -199.999 bis 999.999

Sensorversorgung:

+ 18 VDC @ 60 mA DC max. ; +/- 5%, kurzschlußfest.

Benutzereingang:

Drei programmierbare Benutzereingänge
NPN- oder PNP-schaltend, Antwortzeit: 12 msek. bei Aktivieren oder
Deaktivieren, max. Eingangssignal: 30 VDC
NPN-Schaltend(20 kOhm Pull-Up Widerstand auf +3,3 V:
Aktiv bei Vin <,1,1 V; Inaktiv bei Vin >2,3 V
PNP-Schaltend (20 kOhm Pull-Down Widerstand):
Aktiv bei Vin >2,3 V; Inaktiv bei Vin <,1,1 V

Programmierung:

Die Programmierung erfolgt entweder über die
integrierte USB Schnittstelle und die kostenfreie Programmier-
Software Crimson 2 oder über die vier Fronttasten. Die einfache und
logisch aufgebaute Menüführung erlaubt eine sehr schnelle
Inbetriebnahme. Zusätzlich können Zugriffsrechte vergeben werden,
z.B. kann ein Schnellzugriff auf die Schaltpunkte ermöglicht werden.
Die Software Crimson 2 steht als kostenloser Download: hier zur Verfügung.

Spannungsversorgung:

40 bis 250 VAC, 50/60 Hz, 20 VA oder 21,6 bis 250 VDC, 8W.
Isolation bis 2.300 Vrms für 1 Minute zu allen Eingängen und
Ausgängen.

Umgebungstemperatur:

Betrieb: 0 °C bis +60 °C.
Lager: -40 °C bis +60 °C.

Datensicherung:

nichtflüchtiger Datenspeicher

Datenblatt
Datenblatt PAX 2D

Handout PAX
Handout Intelligente Einbaumessgeräte PAX

Hier können Sie unser Handout Intelligente Einbaumessgeräte PAX herunterladen.

info flyer einbaumessgeraete
Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

sw crimson 2
Crimson 2.1

Projektierungssoftware für CUB5-Serie, LD-Serie, PAX- und PAX2-Serie, PXU-Serie, T/P16-Serie, T/P48-Serie, TCU-Serie und ICM8.

awb WP1402
Technische Labor- und Lehrsysteme

Messwerte eindeutig darstellen.

awb WP0608
Wissenschaft und Forschung: Digitalanzeigen helfen bei Solarzellen-Entwicklung

So wird Photovoltaik wirtschaftlich

awb WP0605
Mess- und Regeltechnik: Digitalanzeigen unterstützen Messendruchflussmessung

Preiseffiziente Digitalanzeigen für die Messung von Massendurchfluss

awb WP0502
Endlos-Materialien: Quailitäsprüfung mit Digitalanzeigen

Digitalanzeigen in der Zugkraftmessung

awb WP0401
Schwerindustrie: Filterüberwachung mit Digitalanzeigen

Filterüberwachung durch zwei getrennte Kanäle – flexibel und genau
