PAXI

Industrie - Zähler / Tachometer / Slaveanzeige PAXI

6-stellige Digitalanzeige für Fern- und Schnittstellensysteme

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • 6-stellig, 2 unabhängige Zähler, 1 Summe/Differenz/Slaveanzeige, 1 Tachometer
  • max. 34 kHz, an alle handelsüblichen Sensoren anpassbar
  • Anzeige für Fern- und Schnittstellensysteme
  • steckbare Optionen: 2 od. 4 Grenzwerte, Analogausgang: 0/4 bis 20 mA, 0 bis 10 V
  • steckbare Optionen: serielle Schnittstelle: RS485, RS232, PROFIBUS-DP, DeviceNet, Modbus
  • leichte Programmierung am Gerät oder über PC
  • Min-/Maxwertspeicher, skalierbarer Impulsausgang
  • Tachometer mit 10-Schritte Linearisierung
  • hohe Schutzart IP 65 (frontseitig), Abmessungen: 97 x 50 x 104 mm
Industriezähler, Tachometer, Slaveanzeige PAXI

Die Industrie - Anzeige PAXI wurde für den rauhen Industrieeinsatz
konzipiert.Das höchst robuste Gehäuse aus einem Guss, die hohe
Schutzart IP65 und die hochwertige Elektronik sorgen für eine
ungewöhnlich hohe Langlebigkeit. Die optionalen Steckkarten
(Schnittstelle, Analogausgang, Grenzwerte) bieten eine optimale
Flexibilität. Das Gerät wird entweder über den PC oder direkt über 5
Tasten schnell und sicher projektiert. Der Bediener freut sich über die
übersichtliche Bedienoberfläche mit der er einfach alle Parameter auf
einen Blick erfassen und leicht verändern kann. Mit den steckbaren
Optionen können Geräte auch nachträglich aufgerüstet werden.

Eingang:

NPN-, PNP- Sensoren, CMOS, TTL, potentialfreie Kontakte, Permanentmagnetsensoren werden akzeptiert. Einstellung über DIP-Schalter. Bedämpfung auf 50 Hz einstellbar.
Minimale Eingangsfrequenz: 0,01 Hz
Maximale Eingangsfrequenz: bis 34 kHz (siehe Datenblatt).

Anzeige:

6-stellige, 14mm hohe rote LED.

Zähler: max. + 999.999 oder -99.999 im statischen Display,
max. +/-99.999.999 in 2 abwechselnden Anzeigen
(OF 99) (999999)/(OF -99) (999999)
Tachometer: Genauigkeit: +/- 0,01%, Periodendauermessung,
max: 99.999
Min-/Max-Wert: Anzeige: L12345 oder H12345.
Slaveanzeige: Über die Schnittstelle können alphanumerische
Zeichen an den Zähler C gesendet werden. Dieser
zeigt 6-stellig an: 0 bis 9, A, b, C, d, E, F, g, H, I,J, L, N, O, P, q, r, S, t, u, y und z Punkt, Komma, Bindestrich (Minus) und Leerzeichen

Skalierung:

Alle 3 Zähler und der Tachometer können unabhängig voneinander skaliert werden.

Indikatoren:

A, B, C: Zähler A, B, C
SP 1 bis 4: Ausgang 1 bis 4 ist aktiv

Benutzereingänge:

3 programmierbare Eingänge stehen zur
Verfügung. Sie können über Jumper PNP- oder NPN-schaltend
eingestellt werden. Maximaler Eingang 30 VDC.
NPN: Aktiv V < 0,9 VDC, Inaktiv V > 2,4 VDC
PNP: Aktiv V > 2,4 VDC, Inaktiv V < 0,9 VDC.

Impulsausgang:

frei skalierbarer ( Faktor : 0,0001 bis 1,0000 ), NPN
O.C., max. 100 mA, 30 VDC

Spannungsversorgung:

wahlweise 85 bis 250 VAC 50/60 Hz, 18 VA
oder 11 bis 36 VDC, 14 W oder 24 VAC +/-10 %, 15 VA.

Sensorversorgung:

12 VDC, +/-10%, max. 100 mA, kurzschlussfest.

Schutzart:

Von vorne strahlwasserfest und staubdicht nach IP 65.

Gehäuse:

Dunkelrotes, stoßfestes Kunststoffgehäuse. Der
elektronische Einschub kann nach hinten herausgezogen werden. Die

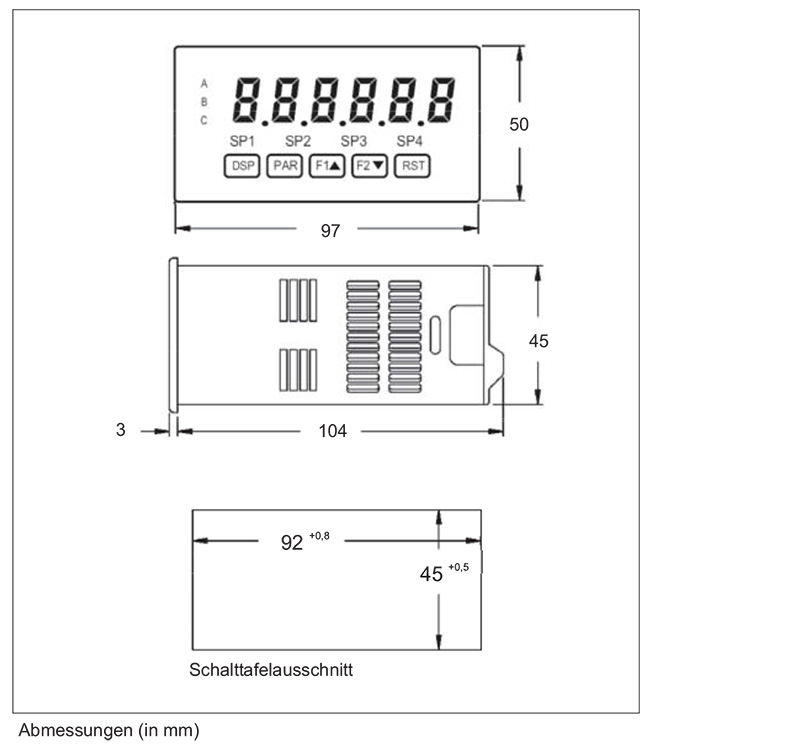

Steckkarten können sehr einfach installiert werden. Abmessungen: B
97 mm x H 50 mm x T 104 mm. Schalttafelausschnitt nach DIN: 92 mm x
45 mm. Befestigung über Montagerahmen mit Klemmschrauben.

Relative Luftfeuchtigkeit:

max. 85 %. rF, nicht kondensierend.

Umgebungstemperatur:

Betrieb: 0 °C bis +50 °C.
Mit allen 3 Karten bestückt: 0 °C bis 45 °C.
Lager: -40 °C bis +60 °C.

Datenblatt
Datenblatt PAX I

info flyer einbaumessgeraete
Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

Handout PAX
Handout Intelligente Einbaumessgeräte PAX

Hier können Sie unser Handout Intelligente Einbaumessgeräte PAX herunterladen.

sw crimson 2
Crimson 2.1

Projektierungssoftware für CUB5-Serie, LD-Serie, PAX- und PAX2-Serie, PXU-Serie, T/P16-Serie, T/P48-Serie, TCU-Serie und ICM8.

tn 001 paxi
Technical Note 001 / PAX-I

PAX-I als Profibus-DP Fernanzeige in Siemens STEP 7 einbinden.

awb WP1402
Technische Labor- und Lehrsysteme

Messwerte eindeutig darstellen.

awb WP0608
Wissenschaft und Forschung: Digitalanzeigen helfen bei Solarzellen-Entwicklung

So wird Photovoltaik wirtschaftlich

awb WP0605
Mess- und Regeltechnik: Digitalanzeigen unterstützen Messendruchflussmessung

Preiseffiziente Digitalanzeigen für die Messung von Massendurchfluss

awb WP0502
Endlos-Materialien: Quailitäsprüfung mit Digitalanzeigen

Digitalanzeigen in der Zugkraftmessung

awb WP0401
Schwerindustrie: Filterüberwachung mit Digitalanzeigen

Filterüberwachung durch zwei getrennte Kanäle – flexibel und genau

paxkarten
Zub_PAX_Schnitt

Schnittstellenkarten für PAX-Serie

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
PAXI0020

Industrie-Zähler/Tachometer/Slaveanzeige PAX I
- 85 bis 250 VAC-Versorgung

286,00 €0,00 €
PAXI0030

Industrie-Zähler/Tachometer/Slaveanzeige PAX I
- 11 bis 36 VDC/24 VAC-Versorgung

316,00 €0,00 €
Zubehör
GEH0IP65

Rundum IP65 Alugehäuse für 1 Gerät,
versehen mit schwarzer Pulverbeschichtung,
(B x H x T) 168 mm x 83 mm x 220 mm

129,00 €0,00 €
GEH10000

Kunststoffgehäuse IP40 für 1 Gerät,
mit Alublende vorn und hinten,
passend für PAX-, IM- und APOLLO-Serie.
(B x H x T) 158 mm x 77 mm x 200 mm

75,00 €0,00 €
PAXCDS40

Steckbare Transistorausgangskarte 4 x PNP

42,00 €0,00 €
PAXCDS30

Steckbare Transistorausgangskarte 4 x NPN

42,00 €0,00 €
PAXCDS20

Steckbare Relaisausgangskarte 4 x Schließer

53,00 €0,00 €
PAXCDS10

Steckbare Relaisausgangskarte 2 x Wechsler

42,00 €0,00 €
PAXCDL10

Steckbare Analogausgangskarte

81,00 €0,00 €
PAXCDC20

Steckbare Schnittstellenkarte RS232

53,00 €0,00 €
PAXCDC10

Steckbare Schnittstellenkarte RS485 (Klemmleiste)

53,00 €0,00 €
ENC5C000

Rundum IP65 Kunststoffgehäuse für 2 Geräte
(B x H x T) 188 mm x 188 mm x 130 mm

132,00 €0,00 €
ENC5B000

Rundum IP65 Kunststoffgehäuse für 1 Gerät
(B x H x T) 188 mm x 188 mm x 130 mm

118,00 €0,00 €
PAXCDC50

Steckbare Schnittstellenkarte Profibus DP mit 9-poligem SUBD-Stecker

128,00 €0,00 €
BMK90000

Hutschienenadapter zur Befestigung der PAX-Serie auf einer Hutschiene
(B x H x T) 114 mm x 63,5 mm 133 mm

99,00 €0,00 €
PAXCDC1C

Steckbare Schnittstellenkarte RS 485 mit 2 x RJ11-Stecker

53,00 €0,00 €
PAXCDC2C

Steckbare Schnittstellenkarte RS 232 mit 9-poligem SUB-D-Stecker

53,00 €0,00 €
PAXCDC30

Steckbare Schnittstellenkarte DeviceNet mit Klemmleiste

130,00 €0,00 €
ENC5A000

Rundum IP65 Stahlgehäuse für 1 Gerät
(B x H x T) 140 mm x 83 mm x 120 mm

175,00 €0,00 €
PAXUSB00

Steckbare Schnittstellenkarte USB

31,00 €0,00 €
KABUSB11

USB-Programmierkabel, 1,5 m

5,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
