PAXDP

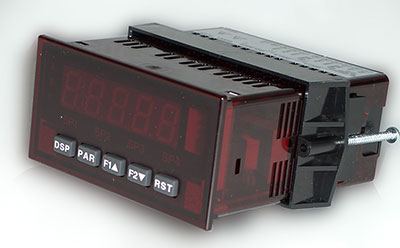

2-Kanal Normsignalanzeige PAXDP

5-stellige, multifunktionale Digitalanzeige mit 2 Analogeingängen.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • 5-stellige, 14 mm hohe LED, Indikatoren, hinterleuchtete Einheit
  • 2 galvanisch getrennt Eingangskanäle
  • Eingangssignale 0 bis 20 mA oder 0 bis 10 VDC
  • Messrate von 5,3 bis zu 105,3 Messungen/Sek. einstellbar
  • steckbare Optionen: 2 oder 4 Grenzwerte, Analogausgang: 0/4-20 mA, 0-10 V, serielle Schnittstelle (PROFIBUS-DP, RS232, RS485, DeviceNet)
  • Mathematische Verknüpfung der zwei Eingangskanäle
  • leichte Programmierung am Gerät
  • Summierung, Min-/Maxwert, 16 Schritte-Linearisierung

Die Industrie - 2-Kanal-Normsignalanzeige PAX DP bietet vielfältige
Eigenschaften um viele Anwendungen in der Industrie abzudecken.

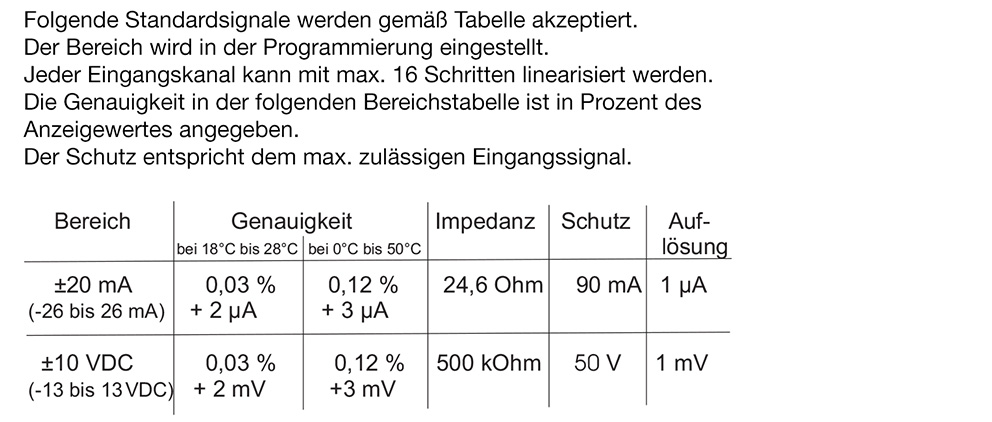

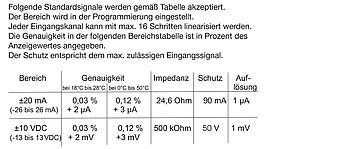

Die Anzeige akzeptiert zwei Eingangssignale aus den Bereichen 0-20
mA oder 0-10 VDC. Zusätzlich können die Kanäle mathematisch
verknüpft (A+B,A-B,AxB,A/B oder k-(A+B)) und angezeigt werden. Der
PAXDP wurde mit einem robusten Kunststoffgehäuse und der hohen
Schutzart IP 65 für den rauen Industrieeinsatz konzipiert. Das Gerät wird direkt über 5 Tasten schnell und sicher projektiert. Mit den steckbaren Optionen können Geräte auch nachträglich aufgerüstet werden.

Anzeige:

5-stellige, 14 mm hohe rote LED. Im Sonnenlicht ablesbar
und dimmbar überTastatur oder Benutzereingänge.

Hinterleuchtete Einheit:

Eine physikalische Einheit kann sehr leicht hinter dem Display angebracht werden, indem das Gerät von hinten geöffnet wird. Mit dem Etikettenbogen, der alle üblichen Einheiten beinhaltet, kann der Anwender einfach seine gewünschte Einheit hinterleuchtet realisieren. Die Hinterleuchtung wird im Programm-abschnitt 4 ein- bzw. ausgeschaltet.

Indikatoren:

- A: ProgrammierbareAnzeige KanalA
- B: ProgrammierbareAnzeige KanalB
- C: ProgrammierbareAnzeige KanalC
- SP1: Ausgang 1 ist aktiv
- SP2: Ausgang 2 ist aktiv
- SP3: Ausgang 3 ist aktiv
- SP4: Ausgang 4 ist aktiv

Tasten:

Mit den 5 Drucktasten von der Frontseite wird das Gerät programmiert und bedient.

Bedienung:

Die übersichtliche Bedienoberfläche mit der Anzeige aller relevanten Werte, den Indikatoren und der Einheit ermöglichen eine schnelle Bedienung. Das Gerät wird über 5 Fronttasten bedient. Während der Programmierung wird festgelegt, welche Anzeigen und Eingaben nach Aktivierung der Programmiersperre möglich sind oder gesperrt bleiben. Mit der PAR-Taste werden die einzelnen Sollwerte durchlaufen, die mit der F1- und der F2-Taste verändert werden können. Die Funktionstasten F1 und F2 können jeweils mit 2 Funktionen belegt werden. Die zweite Funktion wird durch 3 Sekunden langes Drücken der Taste aktiviert

Benutzereingänge:

2 programmierbare Eingänge stehen zur Verfügung. Sie können über Jumper PNP- oder NPN-schaltend eingestellt werden. Schutz: max. 30 Volt.
- NPN: Aktiv Vin < 0,7 VDC, Inaktiv Vin > 2,5 VDC
- PNP: Aktiv Vin > 2,5 VDC, Inaktiv Vin < 0,7 VDC.

Summenzähler:

Der Summenzähler kann ein Produkt aus Eingangssignal und Zeit erstellen. Entweder wird automatisch über eine Zeit oder mit einem Benutzereingang summiert. Eine Zeitbasis und ein Faktor macht die Einheit flexibel. Er ist 9stellig und es kann zwischen den ersten 4 und den zweiten 5 Stellen gewechselt werden. Die Genauigkeit der Zeitbasis ist typisch 0,01%.

Spannungsversorgung:

PAXDP00 0/B: 85 bis 250 VAC 50/60 Hz, 15 VA.
PAXDP01 0/B: 18 bis 36 VDC, 11W oder 24 VAC +/-10 %, 15 VA.

Sensorversorgung:

18 VDC, +/-20%, ungeregelt, max. 90 mA pro
Eingangskanal

Messrate:

Von 5,3 bis 105,3 Messungen/Sekunde einstellbar.
A/D Wandler 16 Bit Auflösung.

Reaktionszeiten:

60 ms für Anzeige von 99% des endgültigenWertes,
bis max. 770 ms (verlängert sich mit Herabsetzung der Messrate).

Störsignalunterdrückung NMR:

> 60 dB bei 50/60Hz +/-1 % (kann
durch digitale Filterung erhöht werden).

Gleichtaktunterdrückung CMR:

> 100 dB, DC bis 120 Hz.

Schutzart:

Von vorne strahlwasserfest und staubdicht nach IP 65.
