cMT2108X

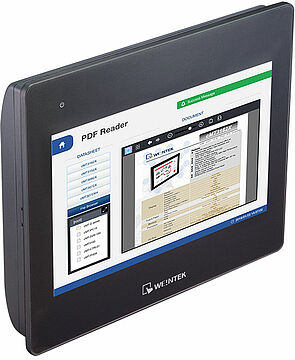

All-in-One HMI, 10,1", 1024 x 600 TFT LCD, cMT2108X

All-in-One HMI, 10,1", 1024 x 600 TFT LCD, Quad-Core 32 Bit RISC 1,6 GHz, MQTT, Easy Access 2.0

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • 10,1” 1024 x 600 TFT-LCD, LED-Hintergrundbeleuchtung
  • Lüfterloses Kühlsystem
  • Integrierte 4 GB Flash-Speicher und RTC
  • RS232 und RS485 2- und 4-Draht
  • Galvanische Trennung von Versorgungs- und Systemspannung
  • Weiter Eingangsspannungsbereich: 24±20% VDC
  • IP66 frontseitig, NEMA4 konform
  • EasyAccess 2.0 Lizenz optional
  • CODESYS optional
cMT2108X Weintek

Das All-in-One HMI cMT2108X von Weintek mit seinem Quad-Core 32 Bit RISC 1,6 GHz Prozessor, ermöglicht eine sehr hohe Performance bei der Visualisierung von Daten. Das cMT2108X arbeitet nicht nur wie ein gewöhnliches HMI, sondern ist gleichzeitig ein cMT-(HMI) Server, welcher bis zu 9 weitere Bedieninstanzen bereitstellt. Dadurch ist es möglich über die cMT Viewer APP auf einem Panel-PC (cMTiPC10/15), mobilen Endgeräten oder einer Anzeige (cMTiV6), zusätzlich die Visualisierung des cMT2108X zu überwachen und zu steuern.
Das IIoT Standard Protokoll MQTT ermöglicht Ihnen die Kommunikation zwischen Ihren Maschinen / Anlagen bis hin zu den übergeordneten Leit-/Managementsystemen. Hierdurch wird die gleichzeitige Überwachung und Kontrolle Ihrer Übertragungsdaten, egal ob lokal oder einer Cloud-Plattform wie z.B. AWS, Azure oder GoogleIoT, gewährleistet. Die optionale Lizenz für den Fernzugriffservice EasyAccess2.0 ermöglicht Ihnen die Visualisierung des HMIs auf Endgeräten wie PC, Smartphone und Tablet von einem externen Standort aus. Mit EasyAccess2.0 können Sie über das "Path Through" Verfahren über das cMT2108X auf Geräte im Netzwerk zugreifen.

Anzeige:

Größe: 10,1” TFT LCD
Auflösung: 1024 x 600 Pixel
Helligkeit: 350 cd/m²
Kontrast: 500 : 1
Hintergrundbeleuchtung: LED
Lebensdauer Hintergrundbeleuchtung: >50.000 Std.
Farben: 16,7 Mio.
LCD Blickwinkel (oben/unten/links/rechts): 70/70/80/80

Touch Display:

Typ: 4-Draht analog resistiv.
Genauigkeit: Aktiver Bereich Länge (X) ±2 %, Breite (Y) ±2 %

Speicher:

Flash: 4 GB
RAM: 1 GB

Prozessor:

Quad-core 32-bit RISC 1,6 GHz

Schnittstellen:

SD Karten Slot: Nein
USB Host: 1x USB 2.0
USB Client: Nein
Ethernet:
LAN1: 10/100/1000 Base-T x1
LAN2: 10/100 Base-T x1
COM Port:
Anschluss A: COM2 RS485 2-/4-Draht, COM3 RS485 2-Draht
Anschluss B: COM1 RS232 4-Draht, COM3 RS232 2-Draht (nur TX & RX (nicht RTS/CTS) für COM1 RS232 verwenden, wenn gleichzeitig COM3 RS232 genutzt wird)
MPI wird nicht unterstützt
RS485 Isolation: Ja
CAN Bus: Nein
HDMI: Nein
Audio Output: Nein
Video Input: Nein

Echtzeituhr:

Integrierte Echtzeituhr RTC

Spannungsversorgung:

Eingangsspannung: 24±20% VDC
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 1,0 A bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2 G 30 Minuten)

Leiterplattenbeschichtung:

Ja, PCB

Gehäuse:

Kunststoffgehäuse

Abmessungen (BxHxT):

271 mm x 213 mm x 43 mm
Schalttafelausschnitt: 260 mm x 202 mm

Gewicht:

ca. 1,2 kg

Befestigung:

Schalttafeleinbau
Vesa Mount 75 x 75

Schutzart:

NEMA4 / Frontseite IP66

Umgebungstemperatur:

Betrieb: 0 °C bis +50 °C.
Lager: -20 °C bis +60 °C.
Relative Luftfeuchte: 10 % bis 90 % (nicht kondensierend)

Zertifikate:

CE
cULus


Software:

EasyBuilder Pro
Easy Access 2.0 (optional)
CODESYS (optional)



Hersteller:

Weintek Labs., Inc

Broschüre Smarte HMIs der cMT-Serie



ebmpapst Broschüre Reinraum DE
Reinraum EC-Ventilatoren

mit MODBUS-Schnittstelle für Filter-Fan-Units.
