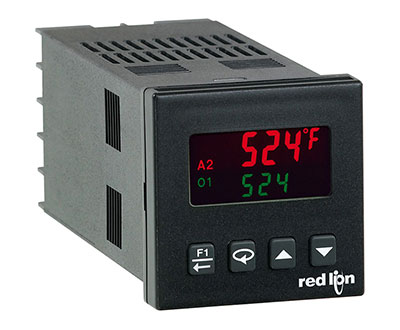

PID Temperatur- / Prozessregler T16/P16

T16-P16

4-stellige Digitalanzeige,
Eingang: Pt100, Thermoelemente oder 0/4 mA bis 20 mA und 0 V bis 10 V

Produktabkündigung zum 01.07.2018

Datenblatt Technische Anwendungsberatung

Eingang: Pt100, Thermoelemente (nur T16) oder 0/4-20 mA und 0-10 V (nur P16)
1 Regelausgang wahlweise Relais oder SSR - Treiber
Option: Analogausgang, 2 Relais-Alarmausgänge (oder 1 Alarm, 1 Regelausgang “Kühlen”)
einfachste Programmierung über Tastatur oder Windows™-Software
Schutzart IP 65 für den rauen Industriebetrieb
PID Regler im 48 x 48 mm Format

Produktbeschreibung

Produktabkündigung:
Die Prozess- und Temperaturregler, der T16/P16-Serie, wurden zum 01.07.2018 abgekündigt. Daher sind nur noch die unten aufgeführten Geräte lieferbar. Sollte das von Ihnen gesuchte Gerät nicht vorhanden sein, setzen Sie sich bitte mit unserer Anwendungsberatung in Verbindung. Gerne beraten wir Sie über Alternativen.

Dieser kleine Temperatur-/Prozessregler ist ein Alleskönner. Mit einem neu entwickelten Thermo-ASIC ausgerüstet, werden moderne Programmier- Bedien- und Kontrolltechnologien in einem für den rauen industriellen Einsatz konzipierten Gehäuse realisiert. Alles wurde dafür getan, damit der T16/P16 schnell in Betrieb genommen, einfach und sicher bedient werden kann und seine Aufgabe jahrelang effizient ausführt. Schließlich sorgt eine überlegene Funktionalität für die einfache Anpassung an alle erdenklichen Regelaufgaben. Die Prozessparameter können über die Selbstoptimierung ermittelt und dann leicht abgeändert werden. Der Programmierer wird durch die Eingaben mit Kurzbegriffen in der Anzeige geführt. Alle Einstellungen werden über die Fronttasten schnell erledigt. Der Bediener wird laufend über den Istwert informiert. Die zweite Anzeige erlaubt auf Knopfdruck die Anzeige von Sollwert, prozentualer Ausgangsleistung oder der Abweichung. Der T16/P16 besitzt einen neu entwickelten Rechenalgorithmus, mit dem der Sollwert besonders schnell angefahren und das Überschwingen minimiert wird.

Technische Daten

Wichtige Daten

Anzeige: Istwert: 4-stellige, 7,6 mm hohe rote hinterleuchtete LCD.
Information: 4-stellige, 5 mm hohe grüne hinterleuchtete LCD.
Indikatoren: Diverse Indikatoren für die Anzeige der PID- und Betriebsparameter.
Meßzyklus: 100 ms, Reaktionszeit: typ. 300 ms, max. 400 ms.
Auflösung: 1 oder 0,1 °C.
Genauigkeit: 0,3% vom Bereich +/- 1°C.

Eingang

Signaleingang: ( nur T16 einstellbar für Thermoelemente Typ S,T,J,N,K,E,R,B.)
Impedanz: 20 MOhm.
Leitungswiderstandseffekt: 0,25 µV/Ohm.
Vergleichsstelle: intern, kleiner als +/-1 °C Fehler bei 0-50°C oder PT 100 (2 oder 3 Draht, 100 platin, a = 0,00385 (DIN 43 760) oder a = 0,0039162).
Versorgung: typ. 150 µA, max.
Leitungswiderstand: 15 Ohm pro Leitung) oder -5 … 56 mV oder 0 bis 320,0 Ohm.

Benutzereingang

Interner Pull-up zu +7 V (100 kOhm). (Nur Geräte mit Alarmfunktion)
Alternativ einstellbare Funktionen: Progammiersperre, Integralanteil sperren, Umschaltung Automatik-/Handbetrieb, Anfahrrampe beenden, Rückstellung der Alarme, Auswahl Sollwert 1 oder 2.

Programmierung

Die Programmierung und Bedienung erfolgt menügeführt über die Fronttasten. Mit dem Programmierkit kann der Regler auch über eine Windows ™ - Software programmiert werden. Näheres zur Software ist im Kapitel “Buskomponenten u. Software” beschrieben. In der Grundversion ist ein Regelausgang für Zweipunkt-Regelung mit P, I, PI, PD und PID-Verhalten enthalten. Die Ausgabe erfolgt zeitproportional.

Gehäuse

Flamm- und kratzfester schwarzer Kunststoff. Rückseite wird an Schalttafel montiert, Frontseite kann herausgezogen werden. Geräte können direkt aneinander montiert werden. Abmessungen:
B 50 x H 50 x T 106 mm. Schalttafelausschnitt DIN B 45 x H 45 mm. Befestigung über Befestigungsrahmen mit Klemmschrauben.

Zubehör

Solid-State-Relais: Wird an den SSR-Treiberausgang angeschlossen und schaltet 50 bis 280 VAC (nominal 240 VAC) bei max. 45 A (35 A bei Umgebungstemperatur = 50 °C).
Abmessungen: B 140 x H 120 x T 66 mm (incl. Kühlkörper).

Sonstiges

Logik/SSR-Treiberausgang/nur 1. Regelausgang: 45 mA bei min. 4 V nominal 7 V.
Alarmausgänge: 2 Schließer mit gemeinsamer Masse, 3 A bei 250 VAC oder 30 VDC (ohmsche Last); 80 VA bei 120 VAC (induktive Last). 100.000 Schaltzyklen bei voller Last.
Zweiter Regelausgang (Kühlung): anstatt des 2. Alarmausgangs programmierbar: Mit P, I, PI, PD und PID-Verhalten.
Analogausgang: frei skalierbar, 0 - 20 mA oder 0 - 10 V mit einer Auflösung von 8000 Schritten, sowie 4 - 20 mA mit einer Auflösung von 6400 Schritten, 500 Ohm Bürde, Genauigkeit +/-(0,3 % vom Anzeigebereich + 25 µA bei 0/4 - 20 mA).
Spannungsversorgung: AC-Version: 85 - 250 VAC, 50/60 Hz, 8 VA.
DC-Version: DC: 18 - 36 VDC, 4 W; 24 VAC, + 10%, 50/60 Hz, 7VA.
Schutzart: Von vorne strahlwasserfest und staubdicht IP 65.
