CUB7C

Impulszähler CUB7C

8-stellige, 9 mm hohe brillante LCD- Anzeige

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • 8-stellige, 9 mm hohe brillante LCD- Anzeige
  • Eingangsfrequenz bis 10 kHz
  • Schutzart IP65
  • Spannungsversorgung über interne, nicht auswechselbare Lithiumbatterie
  • Zählerrückstellung über Fronttaste oder Reseteingang
Einbaumessgeräte und PID-Regler Impulszähler CUB7C

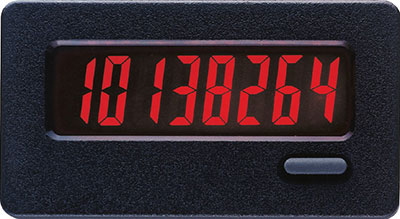

Der CUB 7C ist ein 8-stelliger Zähler mit einer Ziffernhöhe von 9 mm. Er ist mit Standard-LCD (Betrieb ohne externe Spannungsversorgung) oder hintergrundbeleuchteter LCD-Anzeige (die Ziffern leuchten intensiv rot bzw. grün-gelb) erhältlich. Durch seine hohe Schutzart IP65 und seine geringen Abmessungen ist der CUB 7C universell in der rauhen Industrie einsetzbar.

Anzeige

8-stellige, 9 mm hohe brillante LCD, standard oder mit roter bzw. grün-gelber Hintergrundbeleuchtung. Geräte mit Hintergrundbeleuchtung sind nur mit externer Spannungsversorgung ( 9 VDC bis 26 VDC) gut ablesbar.

Eingang

Der CUB7C ist wahlweise mit einem Signaleingang bis 28 VDC oder einem Signaleingang für 50 bis 250 VDC/VAC lieferbar. Die Geräte für Signaleingang bis 28 VDC sind mit einem DIP-Schalter für NPN/PNP- Beschaltung und einem DIP-Schalter für hohe oder niedrige Signalfrequenzen ausgestattet und können über einen potentialfreien Kontakt oder über einen Transistor/Logik-Sensor angesteuert werden.

Maximale Zählfrequenz:

10 kHz

Rückstellung

Über Fronttaste oder externen Eingang möglich. Frontrückstellung kann gesperrt werden.

Spannungsversorgung

Über interne 3,6 V-Lithiumbatterie. Lebensdauer ca. 7 Jahre (abhängig von der Beschaltung des Zähleinganges. Schnelle Zählungen in NPN-Beschaltung, langsame Zählungen in PNP-Beschaltung und externe Umgebungstemperaturen verringern die Lebensdauer). Für Geräte mit Hintergrundbeleuchtung wird zusätzlich eine 6 bis 26VDC (max. 25 mA) Versorgung benötigt.

Gehäuse (BxHxT):

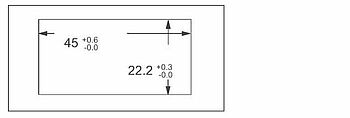

Robustes Kunststoffgehäuse 51 x 28 x 42 mm (mit Klemmleiste T 55 mm). Schalttafelausschnitt DIN 45 mm x 22 mm.
Befestigung über Montagerahmen.

Anschluss:

Kabelenden oder optional Klemmleisten

Umgebungstemperatur

Betrieb: 0 °C bis +50 °C.
Lager: -30 °C bis +80 °C.

Gewicht:

ca. 50 g (inkl. Batterie).

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung

Hersteller:

Red Lion Controls, USA.

Datenblatt
Datenblatt CUB7C

info flyer einbaumessgeraete
Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

awb WP1402
Technische Labor- und Lehrsysteme

Messwerte eindeutig darstellen.

awb WP1202
Betriebsdatenerfassung

Bediengeräte/Digitalanzeigen an zentralen Positionen

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
CUB7CCS0

CUB7CCS0 mit interner Batterie,
Display: Standard LCD,
Signalspannung max. 28 VDC

54,00 €0,00 €
CUB7CCR0

CUB7CCR0 mit interner Batterie
Display: rot hinterleuchtete LCD (nur über externe Spannnungsversorgung),
Signalspannung max. 28 VDC

76,00 €0,00 €
CUB7CCG0

CUB7CCG0 mit interner Batterie,
Display: grün hinterleuchtete LCD (nur über externe Spannnungsversorgung),
Signalspannung max. 28 VDC

76,00 €0,00 €
CUB7CVS0

CUB7CVS0 mit internen Batterie,
Display: Standard LCD
Signalspannung: 50 VDC/VAC bis 250 VDC/VAC

59,00 €0,00 €
CUB7CVR0

CUB7CVR0 mit internen Batterie,
Display: rot hinterleuchtete LCD (nur über externe Spannnungsversorgung),
Signalspannung: 50 VDC/VAC bis 250 VDC/VAC

81,00 €0,00 €
CUB7CVG0

CUB7CVG0 mit internen Batterie
Display: grün hinterleuchtete LCD (nur über externe Spannnungsversorgung),
Signalspannung: 50 VDC/VAC bis 250 VDC/VAC

81,00 €0,00 €
Zubehör
TB100003

3-fach Klemmleiste, passend zu:

  • CUB7CCS0
  • CUB7TCS0/1
4,50 €0,00 €
TB100004

4-fach Klemmleiste, passend zu:

  • CUB7CCG0
  • CUB7CCR0
  • CUB7CVS0
  • CUB7TCG0/1
  • CUB7TCR0/1
  • CUB7TVS0/1



4,50 €0,00 €
TB100005

5-fach Klemmleiste, passend zu:

  • CUB7CVG0
  • CUB7CVR0
  • CUB7TVG0
  • CUB7TVR0



6,00 €0,00 €
BMK80000

Metallgehäuse zur Wandmontage

25,00 €0,00 €
ENC13000

Kunstoff IP65 Rundumgehäuse

67,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
