WBGcMTiV5

Anzeige/Display für HMI Server, WBGcMTiV5

Kapazitives-Multitouch-Display für HMI Server,
9,7", 1024x768, 1 Gigabit Ethernet

Dieses Produkt ist abgekündigt
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung. Gerne beraten wir Sie über Alternativen.

DatenblattTechnische Anwendungsberatung
Smart HMI (IlOT) Anzeige/Display für Smart HMI Server, 9,7", 1024x768, 1 Gigabit Ethernet

Anzeige:

Größe: 9.7" TFT
Auflösung:1024 x 768
Helligkeit: 350 cd/m²
Kontrast: 500:1
Hintergrundbeleuchtung: LED
Lebensdauer Hintergrundbeleuchtung: >30.000 Std.
Farben: 262 K

Touch Display:

Typ: gehärtetes Glas, kapazitiv
Genauigkeit: Aktiver Bereich, Länge (X) ±2 %, Breite (Y) ±2 %

Speicher:

Flash: 512 MB
RAM: 1 GB

Prozessor:

32 Bit RISC Cortex A9, 1 GHz

Schnittstellen:

Ethernet: 10/100/1000 Base Tx 1
Audioausgang: Eingebauter Mono Lautsprecher

Echtzeituhr:

Integrierte Echtzeituhr (RTC)

Spannungsversorgung:

Eingangsspannung: 24 VDC ±20 %
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 900 mA bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2G 30 Minuten)

Leiterplattenbeschichtung:

Ja, PCB

Gehäuse:

Kunststoff

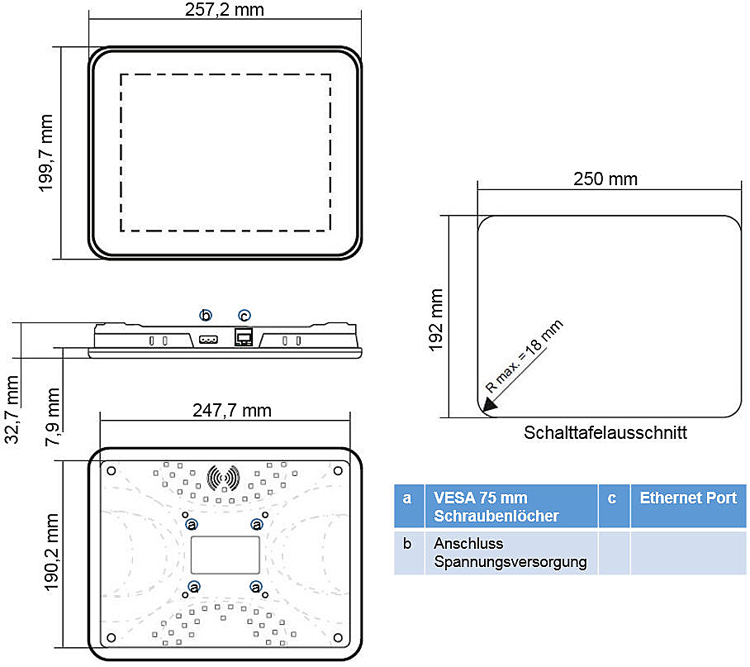

Abmessungen (BxHxT):

257,2 mm x 199,7 mm x 32,7 mm.

Gewicht:

760 g

Befestigung:

Panel Halterung: VESA 75 mm x 75 mm
Tafeleinbau: 250 mm x 192 mm

Schutzart:

NEMA4/IP65 Frontseitig in eingebautem Zustand

Umgebungstemperatur:

Betrieb: 0 °C bis +50 °C'
Lager: -20 °C bis 60 °C
Relative Luftfeuchte: 10 % bis 90 % (nicht kondensierend)

Zertifikate:

CE
cULus

Sprachen:

Display: English, French, Italian, Spanish, Russian, Simplified Chinese, Traditional Chinese, Korean, German
Eingabemethoden: English, French, Italian, Spanish, German, Russian, Pinyin, Zhuyin

Software:

cMT Viewer

Hersteller:

Weintek Labs., Inc

cMT X-Series (engl.)
cMT X-Series (engl.)

F a s t  x  S m a r t  x  R e l i a b l e

cMTiV5_Installationsanleitung
Benutzerhandbuch cMTiV5

Downloaden Sie hier das Benutzerhandbuch, V 2.2 von Juli 2017 für das Bediengerät cMTiV5.

Handbuch "EasyBuilder Pro"

Zugang anfordern (per Mail an wp@wachendorff.de)

Downloaden Sie hier das Handbuch für die Software "EasyBuilder Pro".

connection_guide
Handbuch "PLC Connection Guide" (engl.)

Downloaden Sie hier das SPS-Verbindungshandbuch Ver. 5.06.01, mit allen Informationen zu den Geräten, Datentypen und der Verkabelung für jeden Kommunikationstreiber im EasyBuilder Pro.

OPC UA Handbuch
Benutzerhandbuch OPC UA

Downloaden Sie hier das Benutzerhandbuch, V 1.00 dt von März 2017.

Handbuch "EasyAccess2.0"
Handbuch "EasyAccess2.0"

Fernüberwachung und Fernzugriff
auf Ihr HMI der cMT-Serie

cMTiV5_Installationsanleitung
Installationsanleitung cMT-iV5

Wachendorff Prozesstechnik
Technical Note WBG 1301

Siemens TIA Tag-Import
Stand 03/2016
