ProducTVity Station™ PTV

PTV

Ideale Lösung für die Visualisierung von Produktionsabläufen.
Treiber für Siemens S5/S7 vorhanden

Delisting
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung. Gerne beraten wir Sie über Alternativen.

Datenblatt Technische Anwendungsberatung

720p DVI-Ausgang für den Anschluss von DVI- oder HDMI-Geräten
Inkl. 2 GB Compact-Flash-Karte für die Speicherung Ihrer Daten
Sychronisierung der geloggten Daten mit FTP-/SQL-Server
Über das WEB-Interface habenSie den weltweiten Zugriff auf Ihre geloggten Daten und auf Ihre virtuelle Bedienoberfläche
Die umfangreiche Treiberliste ermöglicht die Anbindung an die unterschiedlichsten SPS’en, PC’s und SCADA-Systeme
Konfigurierung über kostenlose WINDOWS™-Software
Umfangreiches 32-Bit Gleitkomma-Mathematik-Paket
Alarmmeldungen können als e-Mail oder Textmeldungen verschickt werden
Einfache Montage auf C- oder Hut-Schiene
Erweiterung durch analoge und digitale Eingangsmodule

Produktbeschreibung

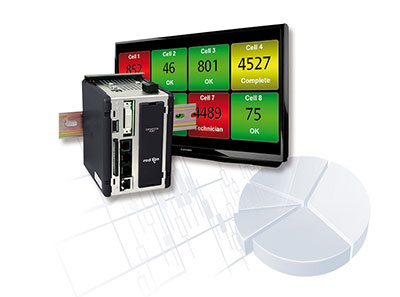

Die ProducTVity Station™ (PTV) bietet eine komplette Lösung für die Anzeige von Produktionsdaten, Warnmeldungen
und Prozess-Status auf einem Standard-Fernseher, PC-Monitor oder Projektor. Der 720p (1280 x 780 Auflösung)
DVI-Ausgang ist mit 720p und 1080p/i Bildschirmen kompatibel.
Das Modul PTV wurde zusätzlich für das industrielle Datenmanagement und die Datensammlung konzipiert. Die PTV bietet neben der mehrfachen Protokollwandlung und dem Datenlogging auch den Fernzugriff auf Ihre angeschlossenen Maschinen. Mit den 3 seriellen Schnittstellen und einer 10 BASE T/100 BASE TX Ethernet-Schnittstelle können alle angeschlossenen Geräte mit verschiedenen Protokollen untereinander kommunizieren.
Die PTV bietet Ihnen den weltweiten Zugriff auf Ihre Daten über einen integrierten WEB-Server. Stellen Sie Ihre Steuerung/Maschine als virtuelles Bediengerät auf Ihrem PC oder Smart-Phone dar und greifen Sie über WEB auf die auf der CF-Karte gespeicherten Daten oder das angeschlossene System zu. Über 200 verschiedene Treiber lassen keine Wünsche für die Anbindung offen.
Die PTV wird über die kostenlose Software CRIMSON 3 projektiert.

Technische Daten

Schnittstellen:

USB 1: Programmierschnittstelle, USB-Device-Spezifikation 2.0. Mit
Typ B Steckeranbindung.
USB 2: Host-Port, USB-Device-Spezifikation 2.0.
Port 1: Programmierschnittstelle, Kommunikation RS232, RJ12
Stecker, 115.200 Baud max.
Port 2, 3: 2 Serielle Schnittstellen - RJ45 Stecker für RS485/422;
RJ12 Stecker für RS232
Port 4: Ethernet - RJ45 Stecker, 10Base-T/100 Base-TX
Port 5: DVI Version 1.3, Single Link, Auflösung von 1280 x 720 Pixel,
Farbtiefe 32k (DDC unterstützt und HDCP nicht unterstützt).
Das Format und die Baudrate der seriellen Schnittstellen können
individuell eingestellt werden.

Indikatoren:

STS: Status-LED zeigt die Betriebsart des Geräts an.
USB: HOST LED zeigt den Status/Aktivität des Ports an.
TX/RX: LED’s für die Anzeige von Senden/Empfangen.
Ethernet: LED’s für Aktivität und Verbindung.
CF: Anzeige von Status und Schreib-/Leseaktivität der CFKarte.

Speicher:

Interner Speicher: 128 MB nichtflüchtiger Flash-Speicher
Interner Speicher: 64 MB RAM
Speicherkarte: Compact-Flash-Kartenlaufwerk für Typ I/II

Echtzeituhr:

Genauigkeit <1 Min. / Monat mit Synchronisationsmöglichkeit über
externe NTP-Server.
Batterie: Lithium Knopfzelle mit einer Lebensdauer von ca. 10 Jahren
bei 25°C. Internes Warnsystem für Batteriestatus.

Software:

Die ProducTVity Station™ PTV wird über die kostenlose Software
Crimson 3.0 parametriert. Crimson 3.0 ist eine intuitive grafische
Programmierplattform für die Parametrierung der Kommunikation,
Datenlogging, Verarbeitung und Visualisierung von
Produktionsdaten. Über die “Drag and Drop”-Funktionalität kann die
Visualisierung der Daten schnell und einfach den aktuellen
Gegebenheiten angepasst werden.

Spannungsversorgung:

24 VDC, ±10%, 450 mA min. (1 Modul), 4 A max. (16
Erweiterungsmodule und gesteckte Erweiterungskarte). Anschluss
über 3-polige steckbare Klemmleiste.

Gehäuse:

Flamm- und kratzfester Kunststoff mit Aluminiumblende an der Front.

Umgebungstemperatur:

Betrieb: 0 °C bis +45 °C. Lager: -30 °C bis +70 °C. 80 % rel.
Luftfeuchtigkeit.

Montage:

DIN- oder Hut-Schiene.

Abmessungen:

B 85,2 mm x H 132,4 mm x T 106,1 mm.

Gewicht:

596 g.
