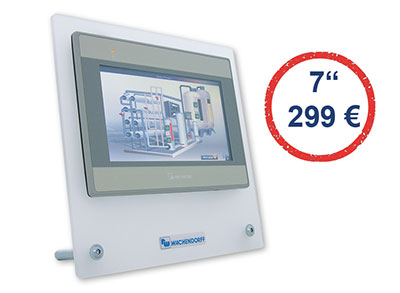

Starterpaket 7" Bediengerät WBGSTAR7
Aktionspreis € 299,--
Starterpaket 7" Farb-Touch Bediengerät mit Präsentationswinkel, Steckernetzteil, Ethernet-, USB-Kabel und Starter-CD.
- 7” Wide Screen TFT LCD Grafik-Anzeige 800 x 480 Pixel
- 2 serielle Schnittstellen (1 x RS485, 1 x RS232/RS485) inkl. MPI
- 10/100 Base T Ethernet-Port
- 1 USB-Ports (USB 2.0 High Speed)
- 32 Bit Cortex A8 600 MHz Prozessor
- Frontseite Schutzart IP65
- Resistives analoges Touch Display
Der komfortable Start in die neue Welt des Bedienen & Beobachten
Alles was Sie für einen schnellen und erfolgreichen Einstieg in eine komfortable Bedien- & Beobachtungsphilosophie benötigen. Das Starterpaket um Ihre Anforderungen an ein modernes Bediengerät in Ihrer Anwendung zu testen, und das zu einem unschlagbaren Preis.
Starterpaket WBGSTAR7 von Weintek beinhaltet:
- 7" Wide-Screen TFT-Touchpanel WBGAC070E
Ethernet 10/100 Base-T, USB 2.0 Client, Audioausgang,
COM1: RS232/RS485, 2-/4-Draht; COM3: RS485 2-Draht - Präsentationswinkel aus Acrylglas
- Steckernetzteil 24 VDC, 1 A
- Ethernet-Kabel, 1m lang
- MPI Kommunikationskabel
- CD mit Software und Handbuch
Das WBGAC070E von Weintek ist die perfekte Lösung für Anwendungen, bei denen
der Bediener mehr als nur ein Gerät überwachen und steuern muss.
Mit seinen 3 seriellen Schnittstellen und dem integrierten Ethernet Port
kann das 7” Wide Screen LCD TFT-Touch Bediengerät mit 800 x 480
Pixeln an mehrere serielle und Ethernet Geräte gleichzeitig angeschlossen
werden.
Das WBGAC070E ist ein kompaktes Bediengerät mit einer brillanten
Auflösung für den Anschluss an alle gängigen Steuerungen. Neben
Datenlogging und Protokollwandlung stehen viele weitere Funktionen
für anspruchsvolle Applikationen zur Verfügung.
Spannungsversorgung:
24 VDC +/-20 %; 350 mA max.
Anschluss über abnehmbare 3-polige Klemmleiste.
Anzeige:
Größe: 7”
Auflösung: 800 x 480 Pixel
Display: TFT-LCD Touch
Helligkeit: 350 cd/m²
Farben: Maximal 16M
Kontrast: 500:1
Touch Display:
4-Draht analog resistiv.
Hintergrundbeleuchtung über LED mit einer Lebensdauer von typisch
30.000 Stunden.
CPU und Core Logik:
32 Bit Cortex A8 600 MHz Prozessor. Linux basierendes Betriebssystem.
Speicher:
- 128 MB DDR 2 integriert
- 128 MB Flash-Speicher integriert
- SD-Karten Laufwerk
Ethernet-Port:
10 /100Base-T über RJ45-Stecker.
Serielle Schnittstellen:
1x RS232/485 und 1x 485 bis 115.200 Baud, individuell programmierbar inkl. MPI-Anbindung (187.500 Baud).
USB-Port:
1 x USB 2.0 High Speed Anschluss.
Echtzeituhr:
Integrierte Echtzeituhr
Schutzart:
Von vorne strahlwasserfest und staubdicht nach IP65.
Gehäuse:
Stabiles Kunststoffgehäuse
Abmessungen:
200 mm (B) x 146 mm (H) x 42,5 mm (T)
Schalttafelausschnitt:
192 mm x 138 mm
Umgebungstemperatur:
Betrieb: 0 °C bis +50 °C.
Lager: -20 °C bis +60 °C.
Hinweis
Diese Aktion ist begrenzt auf ein Gerät pro Kunde.
Alle Preise zzgl. gesetzlicher MwSt. und Versandkosten.
Hersteller:
Weintek Labs., Inc
