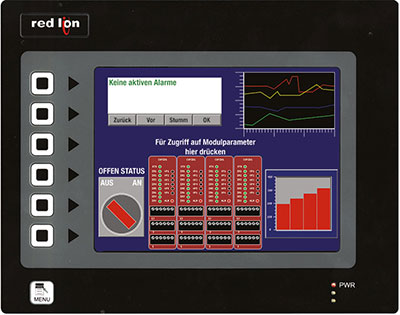

Bediengerät G308
Leistungsstarkes Bediengerät mit Touch Display.
Delisting
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung. Gerne beraten wir Sie über Alternativen.
- Bis zu 5 serielle Schnittstellen ( RS232, RS485) mit High Speed Protokollwandler
- USB-Port zum Programmieren und Datenaustausch
- Ethernet-Port (10 Base T/100 Base-TX)
- Interner 32 Mbyte Flashspeicher
- Web Server-Funktion mit schneller Aktivierung über Klick in der Checkbox
- Compact Flash Port für Karten bis 2 GB mit Datenlogging-Funktion für z.B. Ferndiagnose
- frei konfigurierbare Tastatur mit 7 Tasten
- umfangreiche Treiberliste für die unterschiedlichsten Steuerungen
- kostenlose umfangreiche Projektierungssoftware Crimson 2 oder Crimson 3
Das G308C1/A2 ist die perfekte Lösung für Anwendungen, bei denen
der Bediener mehr als nur ein Gerät überwachen und steuern muss. Mit
seinen 3 seriellen Schnittstellen, bis zu 2 integrierten Ethernet Ports,
USB Typ B Port und 2 USB Host Schnittstellen (nur G308A) kann das
TFT-Touch Bediengerät an mehrere serielle und Ethernet Geräte
gleichzeitig angeschlossen werden. Bei dem G308A sind die
Schnittstellen zusätzlich galvanisch voneinander getrennt.
Das G308 kann mit den verschiedensten Geräten kommunizieren, die
eine RS232/485/422-Schnittstelle haben. Dies erlaubt die gleichzeitige
Kommunikation mit Geräten von unterschiedlichen Herstellern sowie
die zusätzliche Protokollumwandlung. Mit der Ethernet-Schnittstelle
können Sie das Bediengerät direkt an Ihr Netzwerk anbinden, und bis
zu 4 unterschiedliche Protokolle gleichzeitig verarbeiten.
Die Programmierung erfolgt über die kostenlose Software “Crimson
2.0” oder “Crimson 3.0”.
Spannungsversorgung
+24 VDC +/-20%;
G308C1: 13 Watt max.
G308A2: 27 Watt max.
Anbindung über abnehmbare 3-polige Klemmleiste.
Anzeige
VGA-TFT-Touch Display, 640 x 480 Pixel, 32.000 Farben.
G308C1: 7,5", 112 cd/m², LED Hintergrundbeleuchtung
G308A2: 8,4", 450 cd/m², CCFL Hintergrundbeleuchtung
Batterie
Interne Lithium- Batterie, Lebensdauer ca. 10 Jahre.
Tastatur
Die Folientastatur besteht aus 6 frei programmierbaren Tasten für den direkten Bildschirmzugriff und einer frei programmierbaren Taste für z.B. die Menüführung.
Indikatoren
3 Funktions-LED, die die Spannungsversorgung und die
Kommunikation anzeigen.
Speicher
Interner nichtflüchtiger 32 MB Flash-Speicher.
Compact-Flash-Steckplatz für die Installation von Typ I oderTyp II
Compact-Flash-Karten bis 2 GB.
Schnittstellen
USB-Schnittstelle: Schnittstelle gem. USB Spezifikation 2.0.
USB-Host-Schnittstelle: Schnittstelle gem. USB Spezifikation 2.0 Unterstützt Datentransfer bei voller Geschwindigkeit (nur G308A2).
Serielle Schnittstelle: Alle Schnittstellen bis 115.200 Baud
- Programmierport RS232 mit RJ12-Stecker
- COMM-Port RS232 mit RJ12-Stecker
- COMM-Port RS422/RS485 mit RJ45-Stecker
Die Schnittstellen sind beim G308A untereinander galvanisch getrennt.
Ethernet: 10 Base-T / 100-Base TX über RJ45-Stecker. Als Option gibt es eine zweite Ethernet Schnittstelle mit eigener MAC-Adresse (nur G308A2)
Zusätzliche Schnittstelle (Option):
Zusätzlich können folgende Schnittstellen gesteckt werden: Profibus-DP, CANopen, RS485, DeviceNet, Ethernet, GSM-Modem
Treiber
Für folgendeSteuerungen stehenTreiber zur Verfügung:
- Siemens S7 (HMI-Adapter, PPI)
- Bacnet (802.3 Master/Slave, UDP/IP Master/Slave, MS/TP)
- Allen Bradley (DF1 Master/Slave, DH485 Master)
- GE (SNP Master, SNP-X Master)
- Kloeckner Moeller (PS4-201)
- Mitsubishi (FX-Serie, FX2N-Serie, Q-Serie)
Die Treiberliste wird ständig ergänzt. Bitte setzen Sie sich mit uns in Verbindung, wenn der Treiber für Ihre Steuerung nicht gelistet ist.
Schutzart
von vorne strahlwasserfest und staubdicht nach IP 66.
Gehäuse
Stabiles Stahlgehäuse mit Aluminium-Frontplatte.

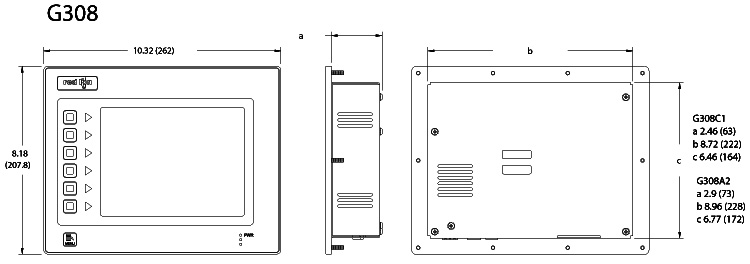

Abmessungen:B262 mm x H208 mm x T63 mm(G308C1) / 73 mm (G308A2)
Relative Luftfeuchtigkeit
max. 80% . rF, nicht kondensierend.
Umgebungstemperatur
Betrieb: 0° C bis +50° C. Lager: -20° C bis 70° C.
Gewicht
ca. 1910 Gramm
Lieferumfang
Gerät, Befestigungsmaterial, Dichtung, Schablone für
Schalttafelausschnitt, Betriebsanleitung.
