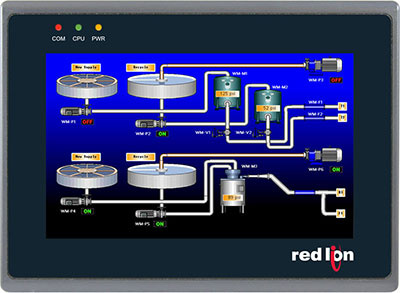

Bediengerät G307K2
Bediengerät 7" Display mit 800 x 480 Pixel und TFT-Touch für Inneneinsatz 0 °C bis 45 °C. IP65 frontseitig, Ethernet und 3 serielle Schnittstellen RS232, RS232, RS485, ca. 150 Treiber ermöglichen Ihnen sehr viel Kommunikation und höchste Flexibilität.
Delisting
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung. Gerne beraten wir Sie über Alternativen.
- 7” TFT-Touch Display 800 x 480 Pixel
- 3 serielle Schnittstellen (1 x RS232, 2 x RS232/RS485/RS422)
- 10 Base-T/100 Base-TX Ethernet-Port
- Interner Protokollwandler
- Resistives analoges Touch Dispaly
- Kostenlose Projektierungssoftware “Crimson 3”
- IP65 fronseitig, NEMA4 konform
Das G307K2 ist die perfekte Lösung für Anwendungen, bei denen der
Bediener mehr als nur ein Gerät überwachen und steuern muss. Mit
seinen 3 seriellen Schnittstellen und dem integrierten Ethernet Port
kann das 7” TFT-Touch Bediengerät an mehrere serielle und
Ethernet-Geräte gleichzeitig angeschlossen werden.
Das G307K2 kann mit den verschiedensten Geräten kommunizieren,
die eine Hochgeschwindigkeits-RS232/485/422-Schnittstelle haben.
Dies erlaubt die gleichzeitige Kommunikation mit Geräten von
unterschiedlichen Herstellern sowie die zusätzliche Protokollumwandlung.
Mit der Ethernet-Schnittstelle können Sie das Bediengerät
direkt an Ihr Netzwerk anbinden, und bis zu 4 unterschiedliche
Protokolle gleichzeitig verarbeiten.
Die Programmierung erfolgt über die intuitive bedienbare, kostenlose
Software Crimson 3.
Spannungsversorgung:
24 VDC +/- 20 %; 250 mA max.
Anschluss über abnehmbare 3-polige Klemmleiste.
Anzeige:
7” TFT-Touch Display 800 x 480 Pixel mit einer
Helligkeit von 375 cd/m². 32.000 Farben.
Touch Display:
4-Draht analog resitiv.
Hintergrundbeleuchtung über LED mit einer Lebensdauer von
typisch 30.000 Stunden.
Indikatoren:
3 Funktions-LEDs zeigen: CPU-Status,
Spannungsversorgung und Kommunikation.
Speicher:
128 MB nichtflüchtiger Flash-Speicher.
Serielle Schnittstelle:
3 Schnittstellen bis 115.200 Baud individuell
Programmierbar.
1x RS232 und 2x RS232/485/422.
Treiber:
Für folgende Steuerungen stehenTreiber zur Verfügung:
- Siemens S7-200, S7-300/400, S7-1200
- Mitsubishi (FX-Serie)
- Crouzet (Millenium 3)
- Allen Bradley (DF1 Master, D485 Master)
- Danfoss (VLT6000)
-GE(Fanuc Srie 90)
- Kloeckner Moeller (PS4-201)
Die Treiberliste wird ständig ergänzt. Bitte setzen Sie sich mit uns in
Verbindung, wenn derTreiber Ihrer Steuerung nicht gelistet ist.
Ethernet
10/100 Base-T mit RJ45-Stecker.
Schutzart:
IP65 frontseitig.
Gehäuse:
Stabiles Kunststoffgehäuse.
Temperaturbereich:
0 °C bis +45 °C in Betrieb.
Luftfeuchtigkeit:
Betrieb und Lager 10 % bis 90 % rF (nicht
kondensierend) von -20 °C bis 60 °C.
Vibration:
2 g in Betrieb, 10 bis 25 Hz in X-,Y-, Z-Richtung für
30 Minuten.
Lieferumfang:
Gerät, Befestigungssatz, Anschlussstecker für
Spannungsversorgung, Ersatzsicherung.
Gewicht:
ca. 850 g
