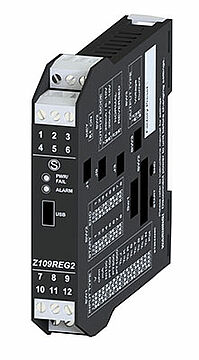

Universalsignalwandler WZ109REG21
wandelt Signale von V, mA, Potentiometer, PT100, PT1000, PT500, Ni100, KTY81/84, NTC und Thermoelemente in ein Strom- oder Spannungsnormsignal,
galvanische 3-Wegetrennung
- Für Strom- ,Spannungssignale, Potentiometer, Pt100, Pt1000, Pt500, Ni100, KTY81/84, NTC und Thermoelemente Typ J, K, R, S, T, E, B und N.
- Galvanische 3 - Wege Trennung, Prüfspannung 1,5 kV (50 Hz, 1 Minute)
- Wandelt die Eingangssignale in ein 0/4 - 20 mA, 0/2 - 10 V oder 0/1 - 5 V Signal
- Versorgung über 10 - 40 VDC, 19 - 28 VAC
- Einfache Inbetriebnahme über DIP-Schalter oder USB-Schnittstelle möglich
Der Universalsignalwandler WZ109REG21 wandelt Strom-/ Spannungssignale, Signale von Temperatursensoren sowie Widerstandssignale und Potentiometersignale in ein Strom- oder Spannungsnormsignal. Dabei ist das Ausgangssignal linear proportional zum Eingang. Mit dem zusätzlichen Ein-/Ausgang kann ein Alarmwert ausgegeben oder mehrere WZ109REG21 im Multiplexbetrieban einer SPS betrieben werden. Über DIP-Schalter, Software am PC oder über das Kalibriergerät TEST3 wird das Gerät vollständig eingestellt und ist sofort betriebsbereit. Zur Montage wird der WZ109REG21 einfach auf eine Hut- Schiene geschnappt.
Eingang:
Spannung: Zweipolig von 75 mV bis zu 20 V in 9 Skalen, Eingangsimpedanz 1 MOhm , Max. Auflösung 15 Bit + Vorzeichen
Strom: Zweipolig bis zu 20 mA, Eingangsimpedanz ~50, Auflösung: 1 µA.
Thermowiderstand (RTD) PT100, PT500, PT1000, NI100, KTY81, KTY84-130/-150, NTC: Messung mit 2, 3 oder 4-Drähten, Erregerstrom 0,56 mA, Auflösung 0.1 °C, automatische Erkennung von Kabelunterbrechung oder RTD-Unterbrechung. Für NTC Widerstandswert < 25 kW KTY81, KTY84 und NTC nur über Software einstellbar.
Thermoelement (TC): Typ S, T, J, N, K, E, R, B. Auflösung 2,5 μV, automatische Erkennung von Kabelunterbrechung oder TC-Unterbrechung, Eingangsimpedanz > 5 MOhm.
Rheostat: Endskala min. 500 Ohm, max. 25 kOhm.
Potentiometer: Erregerspannung 300 mV, Eingangsimpedanz > 5 MOhm, Potentiometerwert von 500 Ohm bis 100 kOhm (mit Hilfe eines parallel Widerstand geschalteten 500 Ohm).
Abtastfrequenz:
Variabel von 240 SPS mit 11 Bit Auflösung + Zeichen zu 15 SPS mit 15 Bit + VorzeichenAuflösung (typische Werte).
Reaktionszeit:
35 ms mit 11 Bit Auflösung, 140 ms mit 16 Bit Auflösung (Messung von Spannung, Strom,Potentiometer).
Ausgang:
Spannungsbereich: 0-5 V / 0-10 V / 1-5 V / 2-10 V, min. Lastwiderstand 2 kOhm
Strombereich: 0-20 / 4-20 mA, Lastwiderstand 600 Ohm
Auflösung: 2.5 A/ 1.25 mV
Datenspeicher:
EEPROM für alle Konfigurationsdaten; Lagerzeit 40 Jahre
Alarmausgang/Strobeeingang
1 Relaisausgang als Öffner, 1 A @ 30 VDC/AC,
alternativ als Strobeeingang verwendbar mit Kontakteingang.
Bürde
V > 2 KOhm, A < 600 Ohm
Auflösung
11 bis 15 Bit je nach Einstellung
Genauigkeit
je nach Bereich zwischen +/- 0,1 % bis +/- 0,5%
Linearität
0,02 % bis 0,1 % je nach Einstellung
Temperaturkoeffizient
0,01 % / °K
Reaktionszeit
35 ms
Einstellung
DIP-Schalter oder über die Setup-Software
Skalierung
Linear, Quadratwurzel Ermittlung
Filter
Zuschaltbarer Filter
Fehlersignalisierung
LED, Störung / Einstellungen
Montage
35 mm Hutschiene
Umgebungsbedingungen
Arbeitstemperatur: -10 bis +60 °C
Lagertemperatur: -20 bis +85 °C
Luftfeuchtigkeit: 30 bis 90 % nicht kondensierend
Abmessungen(B x H x T)
17,5 mm x 115 mm x 130 mm
Hersteller:
Seneca s.r.l.
