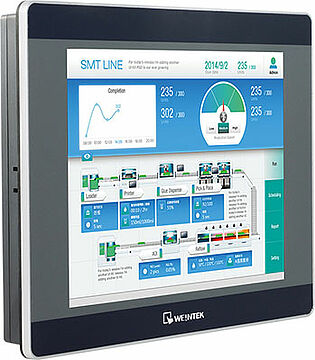

WBGAC097EAX

Bediengerät / HMI WBGAC097EAX entspricht MT8092XE

9,7" TFT Touch HMI, 1024x768, Cortex A8 1GHz, mit 2x Ethernet, 2x RS232/RS485 (MPI), CAN, EASY Access 2.0 Lizenz integriert

Dieses Produkt ist abgekündigt.
Dieses Gerät wird durch das Nachfolgeprodukt cMT3092X ersetzt.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • 9,7” XGA TFT LCD Grafik-Anzeige 1024 x 768 Pixel
  • EasyAccess 2.0 Lizenz integriert (Fernzugriff auf Ihr HMI & angeschlossene SPSen.)
  • CAN-Schnittstelle standardmäßig, unterstützt CANopen
  • Gehäuse aus Kunststoff
  • Lüfterloses Kühlsystem
  • 512 MB Flash- und 256 MB RAM-Speicher
  • Echtzeituhr RTC
  • COM-Schnittstellen mit MPI unterstützt bis 187,5 k
  • USB-Host
  • Ablesewinkel von bis zu 70° für hervorragende Ablesbarkeit

Das WBGAC097EAX von Weintek zeichnet sich durch die Kombination aus brillantem hochauflösendem Display mit einem Ablesewinkel von bis zu 70° und einer langen Lebensdauer der LED-Hintergrundbeleuchtung aus. Das Gerät wird als klassische Mensch-Maschine-Schnittstelle eingesetzt.
Durch die Vielzahl an zusätzlichen Funktionen und Schnittstellen / Treibern ist es in fast allen Bereichen der industriellen Automatisierung zu Hause. Die sehr einfach zu bedienende und logisch aufgebaute kostenlose Projektierungs-Software EasyBuilder Pro ermöglicht einen flexiblen Einsatz und erleichtert die Anpassung an die unterschiedlichsten Aufgaben der Maschinenbedienung. So sind neben des reinen Bedienens und Beobachtens auch Datenlogging, Trendgrafiken, Alarmmanagement und eine umfangreiche Rezeptverwaltung integriert. Das lüfterlose System sorgt mit einer 32-Bit Cortex A8 CPU mit 1 GHz und großzügig dimensioniertem Arbeitsspeicher für jede Menge Rechenperformance und schnelle Seitenumschaltung. Das WBGAC097EAX von Weintek eignet sich hervorragend für mittlere und große Maschinenbedienung mit gehobenen Ansprüchen. Die integrierte EasyAccess 2.0 Lizenz ermöglicht ihnen den Fernzugriff auf Ihr HMI und die angeschlossenen SPSen.

Anzeige:

Größe: 9,7”
Auflösung: 1024 x 768 Pixel
Display: TFT-LCD Touch
Kontrast: 500:1
Helligkeit: 350 cd/m²
Hintergrundbeleuchtung Typ: LED
Hintergrundbeleuchtung Lebensdauer: | 30.000 Stunden
Farben: 262K
Ablesewinkel (O/U/R/L): 60°/70°/70°/70°.

Touch Display:

Typ: 4-Draht analog resitiver Touch
Genauigkeit: Aktiver Bereich, Länge (X) ±2%, Breite (Y) ±2%

Speicher:

Flash: 512 MB
RAM: 256 MB

Prozessor:

32 Bit RISC Cortex-A8, 1 GHz Prozessor.
Linux-basierendes Betriebssystem, EasyBuilder Runtime

Schnittstellen:

USB Host: 1x USB 2.0
Ethernet: 2x 10/100/1000 Base-T
CAN Bus: Ja
COM Port:
Anschluss A: COM2 RS485 2-/4-Draht, COM3 RS485 2-Draht
Anschluss B: COM1 RS232, COM3 RS232
(nur Tx & Rx (nicht RTS/CTS) für COM1
RS232 verwenden, wenn gleichzeitig COM3
RS232 verwendet wird)
Audio Output: N/A (unterstützt USB Audio)

Echtzeituhr:

Integrierte Echtzeituhr RTC

Versorgungsspannung:

Eingangsspannung: 24 VDC ±20 %
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 650 mA bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: > 50 MΩ bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X-, Y-, Z-Richtung 2 G 30 Minuten)
Anschluss über steckbare 3-polige Klemmleiste.

Leiterplattenbeschichtung:

Ja, PCB

Gehäuse:

Stabiles Kunststoffgehäuse.

Abmessungen:

L/H/T: 260,6 mm x 203,1 mm x 36,5 mm
Schalttafelausschnitt: 250 mm x 192 mm

Gewicht:

ca. 850 g

Montage:

Schalttafeleinbau oder VESA 75 mm x 75 mm

Schutzart:

IP65, NEMA 4 (nur für den Innenbereich), UL Type 4x (nur für den Innenbereich)

Umgebungstemperatur:

Betrieb: 0 °C bis +50 °C.
Lager: -20 °C bis +60 °C.
max. 90 % rF, nicht kondensierend.

Zertifikate:

CE marked

Software:

EasyBuilder Pro V5.02.01 oder neuer

EasyAccess 2.0:

EasyAccess 2.0 Fernzugriffslizenz integriert

Hersteller:

Weintek Labs., Inc
